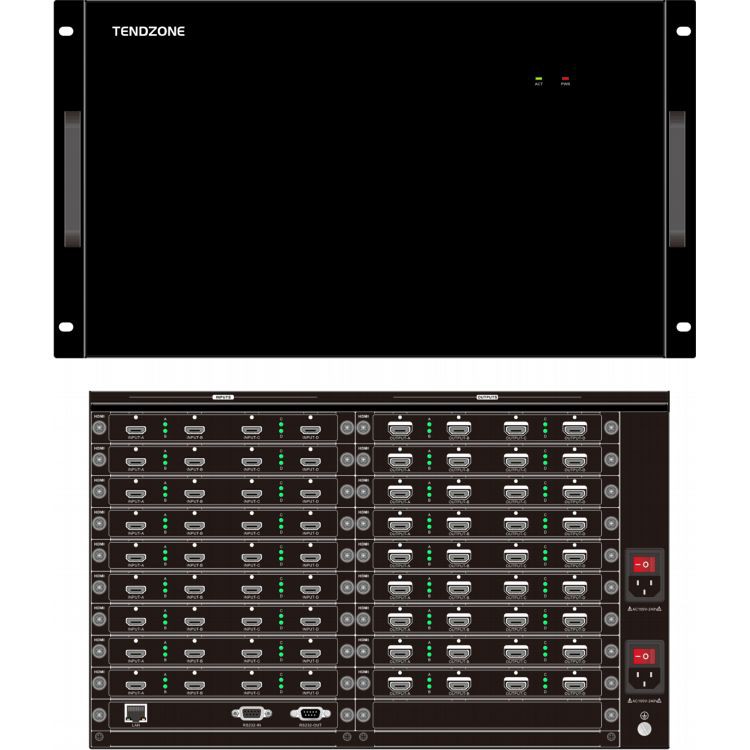

18 بطاقة وحدة تحكم حائط الفيديو الهجينة

الأداء العام

مواصفات الشاسيه

6 U

فتحة بطاقة الإدخال

9

فتحة بطاقة الإخراج

9

الحد الأقصى لعدد قنوات الإدخال

36

الحد الأقصى لعدد قنوات الإخراج

36

دقة الإدخال

أعلى دقة مدعومة هي 3840×2160@60 هرتز

دقة الإخراج

الحد الأقصى للدقة المدعومة 4096x2160@30 هرتز

عدد النوافذ

شاشة واحدة تدعم ما يصل إلى 8 شاشات

مدخل

1 اتش دي ام اي / 1 دي بي

(اختر واحدة)

يدعم HDMI 2.0، يدعم DP1.2، متوافق مع HDCP، الدقة تدعم 4096*2160@60 هرتز و3840*2160@60 هرتز

2-قناة DP

دعم DP1.1، الدقة تدعم 4096*2160@30 هرتز و3840X2160@30

,

2-قناة HDMI

يدعم HDMI 1.4، متوافق مع HDCP، الدقة تدعم 4096*2160@30 هرتز و3840*2160@30 هرتز

4-قناة HDMI

يدعم HDMI 1.3، متوافق مع HDCP، الدقة تدعم 1920 × 1200 عند 60 هرتز

4-قناة DVI

DVI متوافق مع HDMI، ويدعم معيار HDCP، ويدعم دقة 1920 × 1200 عند 60 هرتز

,

4-قناة VGA

معيار إشارة VGA، الدقة تدعم 1920x1080P عند 60 هرتز

,

4-قناة SDI

متوافق مع HD-SDI، 3G SDI، SD I، الدقة تدعم 1920x1080P عند 60 هرتز

4-قناة CVBS

تنسيق إشارة CVBS، الدقة تدعم PAL: 720x576I، NTSC: 720x480I

بطاقة التحكم الأساسية

دعم التحكم المنطقي المحلي، التحكم 232، مثل فتح النافذة، والتجوال، وما إلى ذلك.

2. دعم التحكم المركزي السريع RS232

3. دعم التحكم في حلقة RS232

بطاقة التحكم المتقدمة

الخريطة الأساسية، والترجمات، والصدى (8 قنوات)، والمعاينة، ووظائف الويب في واحدة، بما في ذلك وظيفة بطاقة التحكم في الإصدار الأساسي

الإخراج

دي في اي

DVI متوافق مع HDMI، مع دقة قصوى تبلغ 1920x1200 عند 60 هرتز

، يدعم 1920×1200@60 هرتز

اتش دي ام اي

متوافق مع HDMI، DVI-D، يدعم HDMI 1.3، دقة تصل إلى 1920x1200 عند 60 هرتز

‎الدقة تدعم HDMI 1.3

، يدعم 1920×1200@60 هرتز

4K اتش دي ام اي

يدعم تنسيق إشارة الفيديو HDMI 1.4، وتدعم الدقة القصوى 4096 × 2160 عند 30 هرتز

Oهناك

هيكل الشاسيه

2 فتحة لقنوات الإدخال، 3 فتحات لقنوات الإخراج

حجم الهيكل (مم)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

الوزن (كجم)

5.8

استهلاك الطاقة (واط)

2 5

مزود الطاقة

مصدر طاقة مزدوج، 100 فولت ~ 240 فولت تيار متردد، 50/60 هرتز

يتحكم

التحكم RS232

واجهة المنفذ التسلسلي DB9

التحكم في TCP/IP

متوافق مع بروتوكول TCP/IP

HDMI2.0 بطاقة الإدخال - VMH-1I-HD-4K

يدعم HDMI2.0، متوافق مع HDCP، ويدعم DP1.2

الحد الأقصى لدقة الإدخال 3840x2160 عند 60 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال 4K DP مزدوجة-VMH-2I-DP-4K

دعم DP1.1، متوافق مع HDCP

الحد الأقصى لدقة الإدخال 3840x2160 @ 30 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال HDMI مزدوجة بدقة 4K-VMH-2I-HD-4K

يدعم تنسيقات إشارة HDMI وDVI-D ويدعم معايير HDMI ومتوافق مع HDCP

الحد الأقصى لدقة الإدخال 3840x2160 @ 30 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال HDMI رباعية القنوات-VMH-4I-HD

يدعم تنسيقات إشارة HDMI وDVI-D ويدعم معايير HDMI ومتوافق مع HDCP

الحد الأقصى لدقة الإدخال 1920x1200 عند 60 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال DVI رباعية-VMH-4I-DV

يدعم تنسيقات إشارة HDMI وDVI-D، ويدعم HDMI1.3، ومتوافق مع HDCP

الحد الأقصى لدقة الإدخال 1920x1200 عند 60 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال VGA رباعية-VMH-4I-VG

دعم تنسيق إشارة VGA

الحد الأقصى لدقة الإدخال 1920x1080 عند 60 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال SDI ذات أربع قنوات-VMH-4I-SD

يدعم تنسيق إشارة SDI، مسافة نقل إشارة الإدخال والإخراج تصل إلى 100 متر

الحد الأقصى لدقة الإدخال 1920x1080 عند 60 هرتز

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال CVBS رباعية القنوات-VMH-4I-AV

دعم تنسيق إشارة CVBS، PAL التكيفي وNTSC

دعم القرار PAL: 720x576I، NTSC: 720x480I

تدعم إشارة الإدخال الواحدة النوافذ العشوائية

دعم وظيفة تراكب حرف إشارة الإدخال

مع تقنية إدارة EDID المدمجة، يدعم التحكم في DDC

مع وظيفة توفير الطاقة

بطاقة إدخال صوت رباعية DVI-VMH-4I-DVA

4-طريقة إشارة إدخال DVI (واجهة DVI مع الصوت)

الموصل: منفذ DVI-I أنثى

استهلاك طاقة العمل العادي: 7.1 واط

تنسيق إشارة الفيديو: متوافق مع HDMI وDVI-D

المعيار: دعم HDMI1.3، متوافق مع HDCP

دقة الإدخال: حتى 1920x1200 عند 60 هرتز

تنسيق إشارة الصوت: يدعم الصوت المضمن تنسيقات PCM وDobly Digital وDTS وDTS-HD

بطاقة إدخال صوت HDMI رباعية القنوات-VMH-4I-HDA

4-إشارة دخل HDMI للقناة، 4-إشارة صوتية مضمنة تناظرية للقناة

الموصل: اكتب 19-دبوسًا أنثى، ومحطة صوت Phoenix

استهلاك طاقة العمل العادي: 9 واط

تنسيق إشارة الفيديو: متوافق مع HDMI وDVI-D

المعيار: دعم HDMI1.3، متوافق مع HDCP

دقة الإدخال: حتى 1920x1200 عند 60 هرتز

تنسيق إشارة الصوت: يدعم الصوت المضمن تنسيقات PCM وDobly Digital وDTS وDTS-HD؛ الصوت الخارجي يدعم تنسيق PCM، PCM 48 كيلو هرتز

بطاقة فك تشفير IP رباعية القنوات-VMH-4I-IP

1 واجهة إدخال RJ45، تدعم فك تشفير البروتوكول القياسي H.264/H.265/RTSP/RTP؛ 1 2مدخل HDMI K

يدعم RJ45 فك تشفير الدقة 3840*2160@30؛ يدعم HDMI دقة تصل إلى 1920*1200

يدعم الوصول إلى كاميرات الشبكة من الشركات المصنعة الرئيسية في السوق (Hikvision، Dahua، وما إلى ذلك)؛ يدعم 1-القناة 4K30HZ، أو 2-القناة 4K@24هرتز، أو 4-القناة 1080P@60هرتز، أو 9-القناة 1080P@25هرتز، أو 16-القناة 720P @25 هرتز، أو 32-قناة D1 فك تشفير إشارة الشبكة وعرض الحائط

يدعم شاشات متعددة، بما في ذلك شاشة واحدة، 4 شاشات، 9 شاشات، 16 شاشة، 36 شاشة وتقسيمات مخصصة

دعم ONVIF وRTSP وبروتوكولات تدفق الشبكة الأخرى

يدعم توسيع أي دفق فيديو واحد لملء النافذة

دعم إشارة إدخال واحدة دعم النوافذ التعسفية

دعم التحكم PTZ لكاميرات الشبكة

بطاقة إخراج صوت مستقلة بأربع قنوات-VMH-4O-AD

4-إخراج الصوت التناظري لمحطة Phoenix

الموصل: 3-أدخل طرف التوصيل الإضافي

منفذ الإخراج: 4-طريقة منفذ إخراج Auido

دعم التبديل الصوتي المستقل أو التبديل المتزامن الجماعي لجدار الفيديو المرتبط

دعم تعديل حجم الإخراج

دعم حفظ المشهد والاتصال

يدعم تنسيق الصوت PCM، معدل أخذ عينات الصوت هو 48 كيلو هرتز

تدعم محطة الإدخال الصوت المدمج أو الخارجي

مع وظيفة الذاكرة إيقاف التشغيل

بطاقة إخراج DVI رباعية (طبقتان) - VMH-4O-DV

دعم صيغ إشارة DVI، HDMI

الحد الأقصى لدقة الإخراج هو 1920x1200 عند 60 هرتز، ويدعم دقة الإخراج المخصصة

تدعم شاشة الإخراج وظائف متعددة مثل الربط، والتقسيم، والتراكب، والتكبير/التصغير، والتمدد، والقطع، والصورة داخل الصورة، والتجوال، وما إلى ذلك.

تدعم شاشة العرض الفردية الخارجية ما يصل إلى نافذتين للعرض

مع وظيفة الذاكرة إيقاف التشغيل

بطاقة إخراج HDMI رباعية القنوات (طبقتان) -VMH-4O- HD

دعم صيغ إشارة DVI، HDMI

الحد الأقصى لدقة الإخراج هو 1920x1200 عند 60 هرتز، ويدعم دقة الإخراج المخصصة

تدعم شاشة الإخراج وظائف متعددة مثل الربط، والتقسيم، والتراكب، والتكبير/التصغير، والتمدد، والقطع، والصورة داخل الصورة، والتجوال، وما إلى ذلك.

تدعم شاشة العرض الفردية الخارجية ما يصل إلى نافذتين للعرض

مع وظيفة الذاكرة إيقاف التشغيل

بطاقة إخراج HDMI مزدوجة بدقة 4K (طبقتان) -VMH-2O-HD-4K

دعم صيغ إشارة DVI، HDMI

يدعم الحد الأقصى لدقة الإخراج ما يصل إلى 4096x2160@30 هرتز، ويدعم دقة الإخراج المخصصة

تدعم شاشة الإخراج وظائف متعددة مثل الربط، والتقسيم، والتراكب، والتكبير/التصغير، والتمدد، والقطع، والصورة داخل الصورة، والتجوال، وما إلى ذلك.

تدعم شاشة العرض الفردية الخارجية ما يصل إلى نافذتين للعرض

مع وظيفة الذاكرة إيقاف التشغيل

بطاقة إخراج DVI ثنائية القناة (أربع طبقات) - VMH-2O-DV

2-طريقة إشارة إخراج DVI

الموصل: منفذ DVI-I أنثى

استهلاك طاقة العمل العادي: 8.8 واط

تنسيق إشارة الفيديو: DVI متوافق مع HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

اختيار الطبقة: دعم طبقات الإشارة 4 2K أو طبقات الإشارة 2 4K@30 أو طبقة الإشارة 1 4K@60

بطاقة إخراج HDMI ثنائية القناة (أربع طبقات) -VMH-2O-HD

2-طريقة إخراج إشارة HDMI؛

الموصل: اكتب 19-دبوسًا أنثى؛

استهلاك طاقة العمل العادي: 8.8 واط؛

تنسيق إشارة الفيديو: متوافق مع HDMI وDVI-D؛

المعيار: دعم HDMI1.3؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

بطاقة إخراج DVI أحادية القناة (ثماني طبقات) -VMH-1O-DV

1-إشارة إخراج قناة DVI؛

الموصل: منفذ DVI-I أنثى؛

استهلاك طاقة العمل العادي: 8.8 واط؛

تنسيق إشارة الفيديو: DVI متوافق مع HDMI؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

اختيار الطبقة: دعم 8-طبقات إشارة القناة 2K أو 4-طبقات إشارة القناة 4K@30 أو 2-طبقات إشارة القناة 4K@60؛

بطاقة إخراج HDMI أحادية القناة (ثماني طبقات) -VMH-1O-HD

1 إشارة إخراج HDMI؛

الموصل: اكتب 19-دبوسًا أنثى؛

استهلاك طاقة العمل العادي: 8.8 واط؛

تنسيق إشارة الفيديو: متوافق مع HDMI وDVI-D؛

المعيار: دعم HDMI1.3؛

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

بطاقة التحكم في الإصدار الأساسي -VMH-CC-DE

دعم التحكم المنطقي المحلي، مثل فتح النوافذ والتجوال وما إلى ذلك.

دعم التحكم المركزي السريع RS232

دعم التحكم في حلقة RS232

بطاقة التحكم المتقدمة -VMH-CC-AE

دعم التحكم المنطقي المحلي، مثل فتح النوافذ والتجوال وما إلى ذلك.

دعم التحكم المركزي السريع RS232

دعم التحكم في حلقة RS232

دعم خريطة الأساس عالية الوضوح

دعم التمرير ترجمات

دعم صدى المعاينة

التحكم المدمج في واجهة التفاعل بين الإنسان والحاسوب على شبكة الإنترنت، والتصميم المتوافق مع البشر، ويدعم أجهزة الكمبيوتر والهواتف المحمولة والأجهزة اللوحية وأجهزة التحكم الأخرى في النظام، وهو متوافق مع متصفحات متعددة، مما يجعل التشغيل أكثر ملاءمة

من خلال واجهة مستخدم الويب، يمكن تحقيق اكتشاف اتصال لوحة الإشارة، وتبديل الإشارة، ومعاينة الإشارة، واستدعاء المشهد، وحفظ المشهد، واستقصاء المشهد، وإدارة الترقية عبر الإنترنت، وإعادة ضبط المصنع، وما إلى ذلك.

بطاقة التحكم البيئي متعددة الوظائف-VMH-IO-FDE

واجهة الإشارة: 1 3-واجهة Phoenix RS485، موصل ذكر RS232 واحد، 1 جهاز استقبال IR IN، 1 واجهة IR OUT 3.5 مم، 2 IO 3-واجهات Phoenix pin، واجهة RJ45 واحدة، زر إعادة تعيين واحد

يدعم إعادة توجيه بروتوكولات المنافذ المتعددة لبعضها البعض؛ يدعم الشبكة إلى المنفذ التسلسلي، المنفذ التسلسلي إلى الشبكة، من الشبكة إلى الشبكة، IO إلى الشبكة التسلسلية، التحكم بالأشعة تحت الحمراء، التعلم بالأشعة تحت الحمراء

دعم معدلات الباود متعددة

يمكن لكل منفذ أن يدعم إعادة توجيه ما يصل إلى 30 حزمة

إعادة توجيه التحكم في الإخراج، يمكنه التحكم في مجموعة متنوعة من الأجهزة الطرفية، ويمكنه تطوير الواجهة الخاصة به

دعم التعلم بالأشعة تحت الحمراء

مع وظيفة توفير الطاقة
