نظرة عامة على المنتج
يقوم جهاز التبديل الاحترافي عالي الأداء هذا بإدارة إشارات الصوت والفيديو بشكل فعال، مما يجعله مثاليًا لمجموعة متنوعة من التطبيقات بما في ذلك مشاريع البث والتلفزيون، وقاعات مؤتمرات الوسائط المتعددة، وشاشات العرض الكبيرة، والتدريس التلفزيوني، ومراكز القيادة/التحكم.
يدعم تنسيقات الإشارة المختلفة بما في ذلك CVBS وYPbPr وVGA وDVI وHDMI و3G/HD/SD-SDI وHDBaseT وOptical، مما يضمن التبديل والنقل السلس بين أنواع الإدخال/الإخراج المختلفة
سمات
- 32-واجهة بطاقة تحويل إشارات الصوت والفيديو 32-الإدخال والإخراج؛
- تكنولوجيا تبديل الناقل، لا يمكن نقل كل إشارة من نقطة إلى نقطة فحسب، بل يمكن نقلها أيضًا عبر قناة الناقل وحدها، مما يضمن عرض جميع صور الإشارة في الوقت الفعلي؛
- يمكن لتقنية مضاعفة التردد والخط أن تعزز عرض إشارات الصورة عن طريق مضاعفة الخط والتردد؛
- التبديل المتقاطع السلس، بدون شاشة سوداء، أو شاشة عالقة، أو ارتعاش، أو تمزيق، وما إلى ذلك أثناء عملية التبديل؛
- تتوفر أنواع إشارات متعددة: CVBS، YPbPr، VGA، DVI، HDMI، 3G/HD/SD-SDI، HDBaseT، بصري؛
- الدقة قابلة للتعديل، وتدعم ما يصل إلى 4096 × 2160 بكسل عند 60 هرتز؛
-
دعم قنوات الإخراج ليتم إغلاقها أو فتحها بشكل فردي أو كامل؛
-
تدعم بطاقة الإدخال السلسة وظيفة عرض شاشة تراكب الأحرف المخصصة OSD، والتي يمكنها تراكب وعرض المحتوى الصيني المخصص على أي قناة إدخال في أعلى اليسار، وأسفل اليسار، وأعلى اليمين، وأسفل اليمين، وما إلى ذلك، ويمكن ضبط لون الحرف ;
-
دعم المنفذ التسلسلي RS232، شبكة TCP/IP، التحكم في اللوحة الأمامية، بروتوكول التحكم المفتوح؛
-
دعم التحكم في واجهة المستخدم الرسومية والتصميم المتوافق مع البشر؛
-
تعديل وتخصيص معلومات EDID؛
-
دعم وظيفة الاستعلام عن حالة قناة الإدخال والإخراج للجهاز الحالي ؛
-
دعم حفظ المشاهد المتعددة والمكالمات؛
-
يدعم منفذ الإشارة التوصيل الساخن.
الوسم : مصفوفة فيديو وحدات هجينة 32x32، الصين مصنعون مصفوفة فيديو وحدات هجينة 32x32، الموردين والمصنع
|
يستضيف |
|
|
يصف |
يدعم ما يصل إلى 32 مدخلاً و32 واجهة بطاقة تحويل إشارة الصوت والفيديو، ويدعم التبديل السريع |
|
يتحكم |
|
|
منفذ التحكم التسلسلي |
DB9 RS232 موصل سالب |
|
تكوين دبوس |
دبوس 2 TX، دبوس 3 RX، دبوس 5 GND |
|
هيكل هيكل اللوحة |
إشارة قابلة للتوصيل، يمكن إدخال 8 فتحات لبطاقات الإدخال مع 8 بطاقات إدخال إشارة، ويمكن إدخال 8 فتحات لبطاقات الإخراج مع 8 بطاقات إخراج إشارة |
|
ضوابط اللوحة الأمامية |
زر |
|
عادي |
|
|
درجة حرارة التشغيل |
-0-+50 درجة |
|
الرطوبة النسبية |
10%-90% |
|
مزود الطاقة |
تيار متردد 100-240فولت، 50/60 هرتز، استهلاك طاقة المضيف بدون تحميل 60 وات، باستثناء اللوحة |
|
حجم الهيكل (مم) |
|
|
VMC {{0}}: 436.6 طول × 320.0 عرض × 221.5 ارتفاع |
|
|

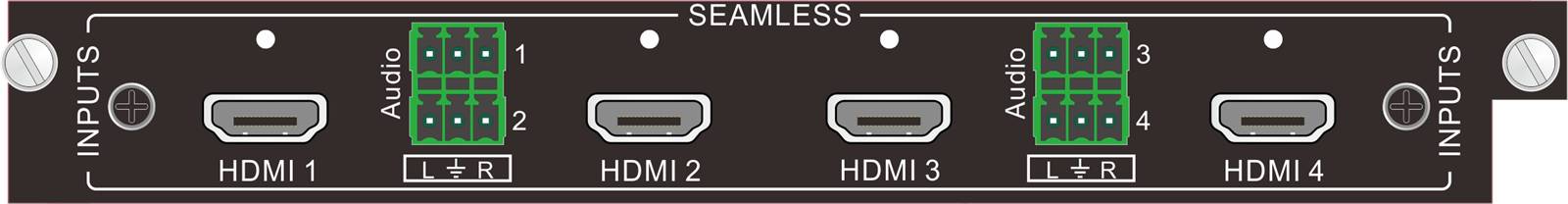

بطاقة إشارة الإدخال-VMC-4I-HD-4K |
|||
|
|
|||
|
إشارة الإدخال |
4-إشارة قناة HDMI، 4-إشارة صوت تناظرية للقناة |
استهلاك الطاقة |
12.5W |
|
موصلات الإدخال |
اكتب A 19-دبوس أنثى، 3-كتلة طرفية قابلة للتوصيل |
عمق اللون |
8 بت |
|
نوع الإشارة |
HDMI، DVI-D، التعرف التلقائي على إشارات الإدخال |
عرض النطاق الترددي |
10.2 جيجابت في الثانية |
|
درجة حرارة |
0 درجة - +50 درجة |
رطوبة |
10% - 90% |
|
دقة |
الحد الأقصى لدقة الإدخال 4096 × 2160 بكسل عند 60 هرتز، مدخل قابل للتكيف |
||
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار |
دعم HDMI1.4، HDCP2.2 |
||
|
إدارة إيد |
دعم وظيفة التعلم EDID |
||
|
ميزات أخرى |
دعم إعدادات اللون والسطوع والتباين ودرجة حرارة اللون والحدة، ودعم وظيفة تراكب الأحرف، والمكونات الساخنة |
||
|
بطاقة إشارة الإدخال-VMC-4I-OF |
|||
|
|
|||
|
إشارة الإدخال |
4-إشارة الألياف الضوئية للقناة، التعرف التلقائي على إشارة الإدخال |
استهلاك الطاقة |
24W |
|
موصلات الإدخال |
وحدة الألياف البصرية |
أنواع البيانات |
دي في اي/اتش دي ام اي |
|
الحد الأقصى للمعدل |
10.2 جيجابت في الثانية |
الرطوبة النسبية |
10%-90% |
|
درجة حرارة |
0 درجة -+50 درجة |
عمق اللون |
8 بت، 10 بت، 12 بت، 16 بت |
|
وحدة الألياف البصرية |
|||
|
مواصفات الواجهة |
واجهة إل سي |
||
|
إشارة الألياف الضوئية |
9 دقة قابلة للتعديل، أعلى دقة إدخال هي 4096x2160@30 هرتز |
||
|
مسافة الإرسال |
يجب استخدامه مع جهاز إرسال/استقبال الألياف الضوئية، 4096x2160@30 هرتز، الحد الأقصى لمسافة نقل الألياف أحادية الوضع 2 كجم، الوضع المتعدد 300 متر |
||
|
الحد الأقصى لمعدل البيانات |
10.2 جيجابت/ثانية |
||
|
آخر |
|||
|
وظيفة |
دعم وظيفة تراكب الأحرف والمبادلة الساخنة |
||
|
بطاقة إشارة الإدخال-VMC-4I-HBT |
|||
|
|
|||
|
إدخال الفيديو |
|||
|
إشارة الإدخال |
4-إشارة قناة HDBT، التعرف التلقائي على إشارة الإدخال |
مستوى الإدخال |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإدخال |
RJ45، مع ضوء مؤشر مزدوج اللون أصفر-أخضر |
مقاومة الإدخال |
الخط التفاضلي 100Ω |
|
استهلاك الطاقة |
21W |
||
|
إدخال الصوت |
|||
|
إشارة الإدخال |
4-إشارة استريو للقناة |
موصلات الإدخال |
مقبس صوت 3.5 ملم |
|
مقاومة الإدخال |
75Ω |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
|
يتحكم |
|||
|
إشارة التحكم |
4-مسار إشارة التحكم RS232 |
منفذ التحكم |
3-قم بتثبيت كتلة طرفية قابلة للتوصيل |
|
بروتوكول |
دعم بروتوكول RS232، ودعم الأشعة تحت الحمراء، RS232 نقل شفاف في اتجاهين |
||
|
عادي |
|||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
10.2 جيجابت في الثانية |
|
دقة |
يدعم حتى 1920×1080@60 هرتز |
الحديث المتبادل |
<-50dB@5MHz |
|
مسافة الإرسال |
1080p أقل من أو يساوي 70 م |
معدل التبديل |
200ns (الحد الأقصى) |
|
درجة حرارة التشغيل |
-10 درجة -+40 درجة |
الرطوبة النسبية |
10%-90% |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار اتش دي ام اي |
دعم HDMI1.4a |
||
|
إيد، هدكب |
دعم الإدارة اليدوية EDID، متوافق مع HDCP1.4 |
||
|
ميزات أخرى |
يدعم إعدادات اللون والسطوع والتباين ودرجة حرارة اللون وقيمة الحدة ووظيفة تراكب الأحرف والقابس الساخن ووظيفة إمداد الطاقة الخارجية PoH |
||
|
بطاقة إشارة الإدخال-VMC-2I-HBT-4K |
|||
|
|
|||
|
إدخال الفيديو |
|||
|
إشارة الإدخال |
2 -إشارة قناة HDBT، التعرف التلقائي على إشارة الإدخال |
مستوى الإدخال |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإدخال |
RJ45، مع ضوء مؤشر مزدوج اللون أصفر-أخضر |
مقاومة الإدخال |
الخط التفاضلي 100Ω |
|
استهلاك الطاقة |
21W |
||
|
إدخال الصوت |
|||
|
إشارة الإدخال |
2- طريقة إشارة الاستريو |
موصلات الإدخال |
مقبس صوت 3.5 ملم |
|
مقاومة الإدخال |
75Ω |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
|
يتحكم |
|||
|
إشارة التحكم |
2- طريقة إشارة التحكم RS232 |
منفذ التحكم |
3-قم بتثبيت كتلة طرفية قابلة للتوصيل |
|
بروتوكول |
دعم بروتوكول RS232، ودعم الأشعة تحت الحمراء، RS232 نقل شفاف في اتجاهين |
||
|
عادي |
|||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
10.2 جيجابت في الثانية |
|
دقة |
يدعم ما يصل إلى 4096 × 2160 بكسل عند 30 هرتز |
الحديث المتبادل |
<-50dB@5MHz |
|
مسافة الإرسال |
1080p أقل من أو يساوي 70 م |
معدل التبديل |
200ns (الحد الأقصى) |
|
درجة حرارة التشغيل |
-10 درجة -+40 درجة |
الرطوبة النسبية |
10%-90% |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار اتش دي ام اي |
دعم معيار HDMI1.4 |
||
|
إيد، هدكب |
دعم الإدارة اليدوية EDID، ودعم HDCP2.2 ومتوافق مع الإصدارات السابقة |
||
|
ميزات أخرى |
يدعم إعدادات اللون والسطوع والتباين ودرجة حرارة اللون وقيمة الحدة ووظيفة تراكب الأحرف والقابس الساخن ووظيفة إمداد الطاقة الخارجية PoH |
||
|
بطاقة إشارة الإدخال-VMC-4I-DV |
|||
|
|
|||
|
إشارة الإدخال |
4-طريقة إشارة DVI |
مستوى الإدخال |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإدخال |
منفذ أنثى DB24+5 |
مقاومة الإدخال |
75Ω |
|
استهلاك الطاقة |
10W |
||
|
عادي |
|||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
الحد الأقصى لمعدل البيانات 4.95 جيجابت/ثانية |
|
إشارة الفيديو |
DVI، HDMI، VGA، C-VIDEO، YPbPr، التعرف التلقائي على إشارات الإدخال |
الحد الأقصى للتأخير الزمني |
5nS (± 1nS) |
|
أنواع البيانات |
8 بت |
الحديث المتبادل |
<-50dB@5MHz |
|
معدل التبديل |
200ns (كحد أقصى) للتداخل |
دقة |
يدعم ما يصل إلى 1920 × 1200 عند 60 هرتز |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معدل أخذ العينات الصوتية |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
إدارة EDID وDDC |
يدعم تعريف العرض الممتد (EDID) وقناة بيانات العرض (DDC)، باستخدام معايير DVI وHDMI |
||
|
إدارة HDCP |
يدعم حماية المحتوى الرقمي ذي النطاق الترددي العالي (HDCP) ويستخدم معايير DVI وHDMI1.3 |
||
|
ميزات أخرى |
دعم اللونية والسطوع والتباين ودرجة حرارة اللون وإعدادات قيمة الحدة ووظيفة تراكب الأحرف والمكونات الساخنة |
||
|
بطاقة إشارة الإدخال-VMC-4I-HD |
|||
|
|
|||
|
إشارة الإدخال |
4-إشارة قناة HDMI (متوافقة مع DVI)، 4-إشارة صوت تناظرية للقناة |
استهلاك الطاقة |
10W |
|
موصلات الإدخال |
اكتب A 19-دبوس أنثى، 3-كتلة طرفية قابلة للتوصيل |
عمق اللون |
8 و 10 و 12 بت |
|
نوع الإشارة |
HDMI، DVI-D، التعرف التلقائي على إشارات الإدخال |
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
|
درجة حرارة |
0 درجة - +50 درجة |
رطوبة |
10% - 90% |
|
معيار |
يدعم HDMI1.3، متوافق مع معيار HDCP |
دقة |
يدعم حتى 1920×1080@60 هرتز |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
إدارة EDID وDDC |
يدعم تعريف العرض الممتد (EDID) وقناة بيانات العرض (DDC)، باستخدام معايير DVI وHDMI |
||
|
ميزات أخرى |
دعم اللونية والسطوع والتباين ودرجة حرارة اللون وإعدادات قيمة الحدة ووظيفة تراكب الأحرف والمكونات الساخنة |
||
|
بطاقة إشارة الإدخال-VMC-4I-VG |
|||||
|
|
|||||
|
إدخال الفيديو |
|||||
|
إشارة الإدخال |
4-مسار إشارة VGA |
مدخلات اقتران |
اقتران التيار المتردد فقط |
||
|
موصلات الإدخال |
15-دبوس منفذ أنثى من النوع D |
مستوى الإدخال |
{{0}).5-2.0Vp-p |
||
|
مقاومة الإدخال |
75Ω |
||||
|
إدخال الصوت |
|||||
|
إشارة الإدخال |
4 قنوات للإشارات الصوتية التناظرية |
مقاومة إدخال الصوت |
>10KΩ |
||
|
موصلات الإدخال |
3-قم بتثبيت كتلة طرفية قابلة للتوصيل |
مقاومة الإدخال |
75Ω |
||
|
استجابة التردد |
20 هرتز-20 كيلو هرتز |
||||
|
عادي |
|||||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
يبببر: 170 ميجا هرتز؛ فيديو سي: 150 ميجا هرتز؛ في جي ايه: 170 ميجا هرتز |
||
|
معدل التبديل |
200ns (كحد أقصى) |
الحديث المتبادل |
<-50dB@5MHz |
||
|
إشارة الفيديو |
VGA (RGBHV)، YPbPr، C-VIDEO، التعرف التلقائي على إشارات الإدخال |
||||
|
مساحة كروما |
يدعم تعديل مساحة اللون: YCBCR\RGB |
دقة |
يدعم ما يصل إلى 1920 × 1200 @ 60 هرتز |
||
|
استهلاك الطاقة |
12W |
||||
|
ميزات أخرى |
يدعم إعدادات اللونية والسطوع والتباين ودرجة حرارة اللون وقيمة الحدة؛ وظيفة تراكب الأحرف؛ المكونات الساخنة تصحيح تلقائي لإدخال إشارة VGA؛ استعادة منفذ واحد إلى إعدادات المصنع |
||||
|
بطاقة إشارة الإدخال-VMC-4I-AV |
|||||||
|
|
|||||||
|
إشارة الإدخال |
4-إشارة قناة CVBS، 4-إشارة صوتية تناظرية للقناة |
صيغ الصوت المدعومة |
ستيريو |
||||
|
موصلات الإدخال |
موصل BNC، 3-مجموعة طرفية قابلة للتوصيل |
معيار |
دعم صيغ PAL و NTSC |
||||
|
استهلاك الطاقة |
11W |
دقة |
7 مستويات قابلة للتعديل، حتى 1920×1080@60 هرتز |
||||
|
عادي |
|||||||
|
أرضية الضوضاء الصوتية |
-80 ديسيبل |
الحد الأقصى لتشويه الصوت |
2.0V |
||||
|
درجة حرارة التشغيل |
0 درجة - +50 درجة |
الرطوبة النسبية |
10% - 90% |
||||
|
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
وظيفة تحجيم الخط التلقائي |
يدعم |
||||
|
ميزات أخرى |
يدعم إعدادات اللون والسطوع والتباين ودرجة حرارة اللون وقيمة الحدة؛ وظيفة تراكب الأحرف؛ المكونات الساخنة |
||||||
|
بطاقة إشارة الإدخال-VMC-4I-SD |
|||||||
|
|
|||||||
|
إشارة الإدخال |
4-إشارة قناة SDI (لكل منها مخرج حلقة SDI واحد) |
مستوى الإدخال |
TMDS 2.9 فولت -3.3 فولت |
||||
|
موصلات الإدخال |
موصلات بي ان سي |
مقاومة الإدخال |
75Ω |
||||
|
إشارة الفيديو |
SDI، HD-SDI، 3G-SDI، التعرف التلقائي على إشارات الإدخال |
استهلاك الطاقة |
14W |
||||
|
عادي |
|||||||
|
عمق اللون |
8 و 10 و 12 بت |
مسافة العمل |
1080 بكسل أقل من أو يساوي 100 متر (يرجى استخدام سلك عالي الجودة) |
||||
|
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
الحد الأقصى للقرار |
1080p@60 هرتز |
||||
|
درجة حرارة التشغيل |
0 درجة - +50 درجة |
الرطوبة النسبية |
10% - 90% |
||||
|
وظيفة مضاعفة الخط |
يدعم |
دقة |
يدعم ما يصل إلى 1920×1080@60 هرتز؛ |
||||
|
ميزات أخرى |
يدعم إعدادات اللون والسطوع والتباين ودرجة حرارة اللون وقيمة الحدة؛ وظيفة تراكب الأحرف؛ المكونات الساخنة |
||||||
|
بطاقة إشارة الإدخال-VMC-4I-HV |
|||||
|
|
|||||
|
إشارة الإدخال |
2-مسار إشارة HDMI (متوافق مع DVI)؛ 2-مسار إشارة VGA؛ 4-إشارة صوت استريو للقناة |
استهلاك الطاقة |
12W |
||
|
موصلات الإدخال |
اكتب موصل أنثى 19-أ؛ 15-دبوس موصل أنثى من النوع D؛ 3-طرفية قابلة للتوصيل |
||||
|
دقة |
يدعم حتى 1920×1080@60 هرتز |
||||
|
عادي |
|||||
|
منفذ اتش دي ام اي: |
|||||
|
عمق اللون |
8 و 10 و 12 بت |
نوع الإشارة |
HDMI، DVI-D، التعرف التلقائي على إشارات الإدخال |
||
|
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
درجة حرارة |
0 درجة - +50 درجة |
||
|
رطوبة |
10% - 90% |
||||
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||||
|
معيار |
يدعم HDMI1.3، متوافق مع معيار HDCP |
||||
|
إدارة EDID وDDC |
يدعم تعريف العرض الممتد (EDID) وقناة بيانات العرض (DDC) |
||||
|
منفذ في جي ايه: |
|||||
|
مدخلات اقتران |
اقتران التيار المتردد فقط |
مستوى الإدخال |
{{0}).5-2.0Vp-p |
||
|
مقاومة الإدخال |
75Ω |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
||
|
يكسب |
0 ديسيبل |
الحديث المتبادل |
<-50dB@5MHz |
||
|
معدل التبديل |
200ns (كحد أقصى) |
مساحة كروما |
دعم تعديل YCBCR\RGB |
||
|
إشارة الفيديو |
VGA (RGBHV)، YPbPr، C-VIDEO، التعرف التلقائي على إشارات الإدخال |
||||
|
ميزات أخرى |
يدعم التصحيح التلقائي لإدخال إشارة VGA وإعادة ضبط المصنع بمنفذ واحد |
||||
|
وظيفة |
دعم التوصيل السريع والفصل، ودعم الكروما، والسطوع، والتباين، ودرجة حرارة اللون وإعدادات قيمة الحدة، ودعم وظيفة تراكب الأحرف |
||||
|
بطاقة إشارة الإخراج-VMC-4O-HD-4K |
|||
|
|
|||
|
إشارة الإخراج |
4-إشارة قناة HDMI، 4-إشارة صوت تناظرية للقناة |
استهلاك الطاقة |
12.5 W |
|
موصلات الإخراج |
اكتب A 19-دبوس أنثى، 3-كتلة طرفية قابلة للتوصيل |
عمق اللون |
8 بت |
|
عادي |
|||
|
نوع الإشارة |
اتش دي ام اي، دي في اي-د |
عرض النطاق الترددي |
10.2 جيجابت في الثانية |
|
درجة حرارة |
0 درجة - +50 درجة |
رطوبة |
10% - 90% |
|
دقة |
8 مستويات قابلة للتعديل، حتى 4096 × 2160 عند 60 هرتز |
||
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار |
دعم HDMI1.4، HDCP2.2 |
||
|
إدارة EDID وDDC |
دعم وظيفة التعلم EDID واتصالات DDC |
||
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج ونقل الإشارات الصوتية المستقلة والتوصيل السريع من خلال الأوامر |
||
|
بطاقة إشارة الإخراج-VMC-4O-OF |
|||
|
|
|||
|
إشارة الإخراج |
4-طريق إشارة الألياف الضوئية |
استهلاك الطاقة |
32W |
|
موصلات الإخراج |
وحدة الألياف البصرية |
الحد الأقصى للمعدل |
10.2 جيجابت في الثانية |
|
أنواع البيانات |
دي في اي/اتش دي ام اي |
درجة حرارة |
0 درجة -+50 درجة |
|
الرطوبة النسبية |
10%-90% |
عمق اللون |
8 بت، 10 بت، 12 بت، 16 بت |
|
دقة |
يدعم 36 دقة قابلة للتعديل، مع أعلى دقة إخراج تبلغ 4K عند 30 هرتز |
||
|
وحدة الألياف البصرية |
|||
|
مواصفات الواجهة |
واجهة إل سي |
||
|
إشارة الألياف الضوئية |
أقصى مسافة نقل للألياف الضوئية أحادية الوضع هي 2 كيلو متر، ومسافة الإرسال المتعدد الأوضاع هي 300 متر |
||
|
مسافة الإرسال |
مسافة نقل 4K30: الألياف الضوئية ذات الوضع الواحد لها أقصى مسافة نقل تبلغ 2 كيلو متر، والوضع المتعدد 300 متر |
||
|
ميزات أخرى |
|||
|
دعم إعداد تنسيق الإخراج من خلال التعليمات، ودعم التوصيل الساخن وفصله |
|||
|
بطاقة إشارة الإخراج-VMC-4O-HBT |
|||
|
|
|||
|
إخراج الفيديو |
|||
|
إشارة الإخراج |
4-إشارة قناة HDBT |
مستوى الإخراج |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإخراج |
RJ45، مع ضوء مؤشر مزدوج اللون أصفر-أخضر |
مقاومة الإخراج |
الخط التفاضلي 100Ω |
|
استهلاك الطاقة |
21W |
||
|
إخراج الصوت |
|||
|
إشارة الإخراج |
4-إشارة استريو للقناة |
موصلات الإخراج |
مقبس صوت 3.5 ملم |
|
مقاومة الإخراج |
75Ω |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
|
يتحكم |
|||
|
إشارة التحكم |
4-مسار إشارة التحكم RS232 |
منفذ التحكم |
3-قم بتثبيت كتلة طرفية قابلة للتوصيل |
|
بروتوكول |
دعم بروتوكول RS232 |
||
|
عادي |
|||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
10.2 جيجابت في الثانية |
|
دقة |
دعم ما يصل إلى 1080p سلس |
الحديث المتبادل |
<-50dB@5MHz |
|
مسافة الإرسال |
1080p أقل من أو يساوي 70 م |
معدل التبديل |
200ns (الحد الأقصى) |
|
درجة حرارة التشغيل |
-10 درجة -+40 درجة |
الرطوبة النسبية |
10%-90% |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار اتش دي ام اي |
يدعم HDMI1.4، متوافق مع HDCP 2.2 |
||
|
إدارة EDID وDDC |
دعم الإدارة اليدوية EDID ووظيفة الاتصال DDC |
||
|
دقة |
يدعم 36 دقة قابلة للتعديل، مع أعلى دقة إخراج تبلغ 1920×1080@60 هرتز |
||
|
مسافة الإرسال |
مسافة نقل 1920×1080P60 هرتز تصل إلى 70 مترًا |
||
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج والمكونات الساخنة ووظائف إمداد الطاقة الخارجية PoH من خلال الأوامر |
||
|
بطاقة إشارة الإخراج-VMC-2O-HBT-4K |
|||
|
|
|||
|
إخراج الفيديو |
|||
|
إشارة الإخراج |
2- طريقة إشارة HDBT |
مستوى الإخراج |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإخراج |
RJ45، مع ضوء مؤشر مزدوج اللون أصفر-أخضر |
مقاومة الإخراج |
الخط التفاضلي 100Ω |
|
استهلاك الطاقة |
21W |
||
|
إخراج الصوت |
|||
|
إشارة الإخراج |
2- طريقة إشارة الاستريو |
موصلات الإخراج |
مقبس صوت 3.5 ملم |
|
مقاومة الإخراج |
75Ω |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
|
يتحكم |
|||
|
إشارة التحكم |
4-مسار إشارة التحكم RS232 |
منفذ التحكم |
3-قم بتثبيت كتلة طرفية قابلة للتوصيل |
|
بروتوكول |
دعم بروتوكول RS232 |
||
|
عادي |
|||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
10.2 جيجابت في الثانية |
|
دقة |
يدعم ما يصل إلى 4096 × 2 160@ 30 هرتز |
الحديث المتبادل |
<-50dB@5MHz |
|
مسافة الإرسال |
1080p أقل من أو يساوي 70 م، 4K أقل من أو يساوي 40 م |
معدل التبديل |
200ns (الحد الأقصى) |
|
درجة حرارة التشغيل |
-10 درجة -+40 درجة |
الرطوبة النسبية |
10%-90% |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار اتش دي ام اي |
يدعم HDMI1.4، متوافق مع HDCP 2.2 |
||
|
إدارة EDID وDDC |
دعم الإدارة اليدوية EDID ووظيفة الاتصال DDC |
||
|
دقة |
يدعم 36 دقة قابلة للتعديل، مع أعلى دقة إخراج تبلغ 4096 × 2 160@ 30 هرتز |
||
|
مسافة الإرسال |
يدعم مسافة 4K حتى 40 مترًا، و1080 بكسل حتى 70 مترًا |
||
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج والمكونات الساخنة ووظائف إمداد الطاقة الخارجية PoH من خلال الأوامر |
||
|
بطاقة إشارة الإخراج-VMC-4O-DV |
|||
|
|
|||
|
إشارة الإخراج |
4-طريقة إشارة DVI |
مستوى الإخراج |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإخراج |
منفذ أنثى DB24+5 |
مقاومة الإخراج |
75Ω |
|
استهلاك الطاقة |
6W |
||
|
عادي |
|||
|
يكسب |
0 ديسيبل |
عرض النطاق الترددي |
4.95 جيجابت/ثانية |
|
إشارة الفيديو |
DVI، HDMI، VGA، C-VIDEO، YPbPr |
الحد الأقصى للتأخير الزمني |
5nS (± 1nS) |
|
أنواع البيانات |
8 بت |
الحديث المتبادل |
<-50dB@5MHz |
|
دقة |
36 مستوى قابل للتعديل، حتى 1920×1200@60 هرتز |
معدل التبديل |
200ns (كحد أقصى) للتداخل |
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معدل أخذ العينات الصوتية |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
إدارة EDID وDDC |
يدعم تعريف العرض الممتد (EDID) وقناة بيانات العرض (DDC)، باستخدام معايير DVI وHDMI |
||
|
إدارة HDCP |
يدعم حماية المحتوى الرقمي ذي النطاق الترددي العالي (HDCP) ويستخدم معايير DVI وHDMI1.3 |
||
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج والتوصيل السريع من خلال الأوامر |
||
|
بطاقة إشارة الإخراج-VMC-4O-HD |
|||
|
|
|||
|
إشارة الإخراج |
4-إشارة قناة HDMI (متوافقة مع DVI)، 4-إشارة صوت تناظرية للقناة |
استهلاك الطاقة |
8W |
|
موصلات الإخراج |
اكتب A 19-دبوس أنثى، 3-كتلة طرفية قابلة للتوصيل |
عمق اللون |
8 بت |
|
نوع الإشارة |
اتش دي ام اي، دي في اي-د |
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
|
درجة حرارة |
0 درجة - +50 درجة |
رطوبة |
10% - 90% |
|
دقة |
36 دقة قابلة للتعديل، حتى 1920×1200@60 هرتز |
||
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار |
دعم HDMI1.3، متوافق مع HDCP |
||
|
إدارة EDID وDDC |
دعم وظيفة التعلم EDID وعرض قناة البيانات (DDC) |
||
|
ميزات أخرى |
دعم إعداد تنسيق الإخراج من خلال التعليمات، ودعم المكونات الساخنة |
||
|
بطاقة إشارة الإخراج-VMC-4O-VG |
|||
|
|
|||
|
إخراج الفيديو |
|||
|
إشارة الإخراج |
4-مسار إشارة VGA |
نوع التبديل |
التباعد العمودي |
|
موصلات الإخراج |
15-دبوس منفذ أنثى من النوع D |
مستوى الإخراج |
{{0}).5-2.0Vp-p |
|
مقاومة الإخراج |
75Ω |
دقة |
36 دقة قابلة للتعديل، حتى 1920×1200@60 هرتز |
|
نوع الإشارة |
دعم تنسيقات إشارة VGA، YPBPR، C-VIDEO |
||
|
إخراج الصوت |
|||
|
إشارة الإخراج |
4 قنوات للإشارات الصوتية التناظرية |
مقاومة الإخراج |
75Ω |
|
موصلات الإخراج |
3-قم بتثبيت كتلة طرفية قابلة للتوصيل |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
|
عادي |
|||
|
يكسب |
0 ديسيبل |
معدل التبديل |
200ns (كحد أقصى) |
|
الحديث المتبادل |
<-50dB@5MHz |
استهلاك الطاقة |
6W |
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج والتوصيل السريع من خلال الأوامر |
||
|
بطاقة إشارة الإخراج-VMC-4O-AV |
|||
|
|
|||
|
إشارة الإخراج |
4-إشارة قناة CVBS، 4-إشارة صوتية تناظرية للقناة |
دقة |
480I و576I قراران قابلان للتعديل |
|
موصلات الإخراج |
موصل BNC، 3-مجموعة طرفية قابلة للتوصيل |
تنسيق إخراج الصوت |
ستيريو |
|
استهلاك الطاقة |
9W |
مسافة الإرسال |
أقل من أو يساوي 100 متر (يرجى استخدام سلك عالي الجودة) |
|
عادي |
|||
|
أرضية الضوضاء الصوتية |
-80 ديسيبل |
الحد الأقصى لتشويه الصوت |
2.0V |
|
درجة حرارة التشغيل |
0 درجة - +50 درجة |
الرطوبة النسبية |
10% - 90% |
|
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
معيار |
دعم صيغ PAL و NTSC |
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج والتوصيل السريع من خلال الأوامر |
||
|
بطاقة إشارة الإخراج-VMC-4O-SD |
|||
|
|
|||
|
إشارة الإخراج |
4-إشارة قناة SDI (لكل منها مخرج حلقة SDI واحد) |
مستوى الإخراج |
TMDS 2.9 فولت -3.3 فولت |
|
موصلات الإخراج |
موصلات بي ان سي |
مقاومة الإخراج |
75Ω |
|
إشارة الفيديو |
سدي، هد-سدي، الجيل الثالث 3G-سدي |
استهلاك الطاقة |
15W |
|
دقة |
7 دقة قابلة للتعديل، تصل إلى 1920×1200@60 هرتز |
||
|
عادي |
|||
|
عمق اللون |
8 و 10 و 12 بت |
مسافة العمل |
1080 بكسل أقل من أو يساوي 100 متر (يرجى استخدام سلك عالي الجودة) |
|
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
الحد الأقصى للقرار |
1080p@60 هرتز |
|
درجة حرارة التشغيل |
0 درجة - +50 درجة |
الرطوبة النسبية |
10% - 90% |
|
ميزات أخرى |
يدعم إعداد تنسيق الإخراج والتوصيل السريع من خلال الأوامر |
||
|
بطاقة إشارة الخرج-VMC-4O-HV |
|||
|
|
|||
|
إشارة الإخراج |
2-مسار إشارة HDMI (متوافق مع DVI)؛ 2-مسار إشارة VGA؛ 4-إشارة صوت استريو للقناة |
استهلاك الطاقة |
8W |
|
موصلات الإخراج |
اكتب موصل أنثى 19-أ؛ 15-دبوس موصل أنثى من النوع D؛ 3-طرفية قابلة للتوصيل |
||
|
دقة |
36 دقة قابلة للتعديل، حتى 1920×1200@60 هرتز |
||
|
عادي |
|||
|
منفذ اتش دي ام اي: |
|||
|
عمق اللون |
8 بت |
نوع الإشارة |
اتش دي ام اي، دي في اي-د |
|
عرض النطاق الترددي |
6.75 جيجابت في الثانية |
درجة حرارة |
0 درجة - +50 درجة |
|
رطوبة |
10% - 90% |
||
|
تنسيق الصوت |
الصوت المدمج يدعم تنسيقات PCM وDobly Digital وDTS وDTS-HD، ويدعم الصوت الخارجي تنسيق PCM |
||
|
معيار |
دعم HDMI1.3، متوافق مع HDCP |
||
|
إدارة EDID وDDC |
دعم وظيفة التعلم EDID ووظيفة الاتصال DDC |
||
|
منفذ في جي ايه: |
|||
|
مستوى الإخراج |
{{0}).5-2.0Vp-p |
مقاومة الإخراج |
75Ω |
|
نوع الإشارة |
في جي ايه، يبببر، سي-فيديو |
||
|
نوع التبديل |
التباعد العمودي |
استجابة التردد |
20 هرتز-20 كيلو هرتز |
|
يكسب |
0 ديسيبل |
الحديث المتبادل |
<-50dB@5MHz |
|
معدل التبديل |
200ns (كحد أقصى) |
||
|
عرض النطاق الترددي |
يبببر: 170 ميجا هرتز؛ فيديو سي: 150 ميجا هرتز؛ في جي ايه: 170 ميجا هرتز |
||
|
إشارة الفيديو |
VGA (RGBHV)، YPbPr، S-VIDEO، C-VIDEO |
||
|
آخر |
|||
|
يدعم إعداد تنسيق الإخراج والتوصيل السريع من خلال الأوامر |
|||
|
بطاقة معاينة الإشارة-VMC-4P-OB |
|||
|
|
|||
|
واجهة |
2 منافذ RJ45 |
القدرة على المعاينة |
يمكن معاينة 4 مصادر الفيديو في وقت واحد |
|
البروتوكولات والمعايير |
تقنية ترميز H.264، بروتوكول RTSP القياسي |
استهلاك الطاقة |
15W |
|
دقة |
يمكن أن تصل دقة كل قناة لتشغيل الفيديو إلى 720 بكسل، ويمكن تغيير دقة المعاينة من خلال الأوامر |
||
|
يتحكم |
دعم التحكم في المصفوفة، ودعم وظيفة الذاكرة انقطاع التيار الكهربائي |
||
|
بطاقة فك تشفير IP-VMC-4I-IP |
|||
|
|
|||
|
واجهة |
2 منافذ RJ45 |
القدرة على فك التشفير |
دعم 4 * 1080P @ 60 هرتز، 8 * 1080P @ 30 هرتز، 16 * 720P @ 30 هرتز فك التشفير |
|
واجهة الصوت |
إدخال الصوت 1/2/3/4: واجهة صوت خارجية محجوزة |
استهلاك الطاقة |
1 3 W |
|
دقة |
دعم الوصول إلى rtsp/rtp/rtpo TCP |
آخر |
مع انقطاع التيار الكهربائي الذاكرة |
|
يتحكم |
دعم بروتوكول onvif2.6، ودعم تحديد جهاز onvif، ودعم الوصول إلى دفق بروتوكول onvif، ودعم التحكم onvif PTZ |
||
|

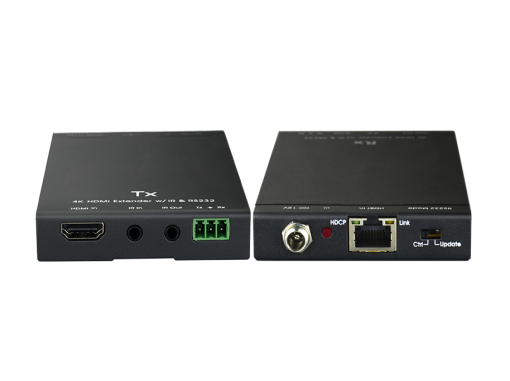

جهاز إرسال إشارة HDMI 70 متر HDBaseT-VHBT-HD-70T |
|||
|
|
|||
|
للاستخدام مع بطاقة إدخال HDBaseT وبطاقة إدخال HDBaseT بدقة 4K |
|||
|
يدخل |
1-موصل HDMI |
موصلات الإدخال |
اكتب موصل أنثى 19-أ |
|
الإخراج |
1 -طريقة HDBaset |
موصلات الإخراج |
محطات RJ-45 |
|
واجهة التحكم |
1 قناة IR IN، 1 قناة IR OUT، 1 ثنائي الاتجاه RS232 |
وظائف التحكم |
يدعم CEC، IR، RS232 ناقل الحركة الشفاف ثنائي الاتجاه |
|
معيار |
متوافق مع معايير HDCP2.2 وHDMI1.4 |
دقة |
يدعم حتى 3840×2160@30 هرتز |
|
درجة حرارة التشغيل |
0~50 درجة |
رطوبة |
10% ~ 90% |
|
الحد الأقصى لاستهلاك الطاقة |
14W |
الأبعاد (مم) |
115L x 109W x 16.2H |
|
مسافة الإرسال |
مسافة نقل 1920×1080P60 هرتز تصل إلى 70 مترًا، 3840×2160@30 هرتز مسافة نقل تصل إلى 40 مترًا |
||
|
آخر |
دعم وظيفة PoC ثنائية الاتجاه وترقية البرامج الثابتة RS232 |
||
|
جهاز استقبال إشارة HDMI 70 متر HDBaseT-VHBT-HD-70R |
|||
|
|
|||
|
استخدمها مع بطاقة إخراج HDBaseT، وبطاقة إخراج HDBaseT بدقة 4K |
|||
|
يدخل |
1 -طريقة HDBaset |
موصلات الإدخال |
اكتب موصل أنثى 19-أ |
|
الإخراج |
1-موصل HDMI |
موصلات الإخراج |
محطات RJ-45 |
|
واجهة التحكم |
1 قناة IR IN، 1 قناة IR OUT، 1 ثنائي الاتجاه RS232 |
وظائف التحكم |
يدعم CEC، IR، RS232 ناقل الحركة الشفاف ثنائي الاتجاه |
|
معيار |
متوافق مع معايير HDCP2.2 وHDMI1.4 |
دقة |
يدعم حتى 3840×2160@30 هرتز |
|
درجة حرارة التشغيل |
0~50 درجة |
رطوبة |
10% ~ 90% |
|
الحد الأقصى لاستهلاك الطاقة |
14W |
الأبعاد (مم) |
115L x 109W x 16.2H |
|
مسافة الإرسال |
مسافة نقل 1920×1080P60 هرتز تصل إلى 70 مترًا، 3840×2160@30 هرتز مسافة نقل تصل إلى 40 مترًا |
||
|
آخر |
دعم وظيفة PoC ثنائية الاتجاه وترقية البرامج الثابتة RS232 |
||
