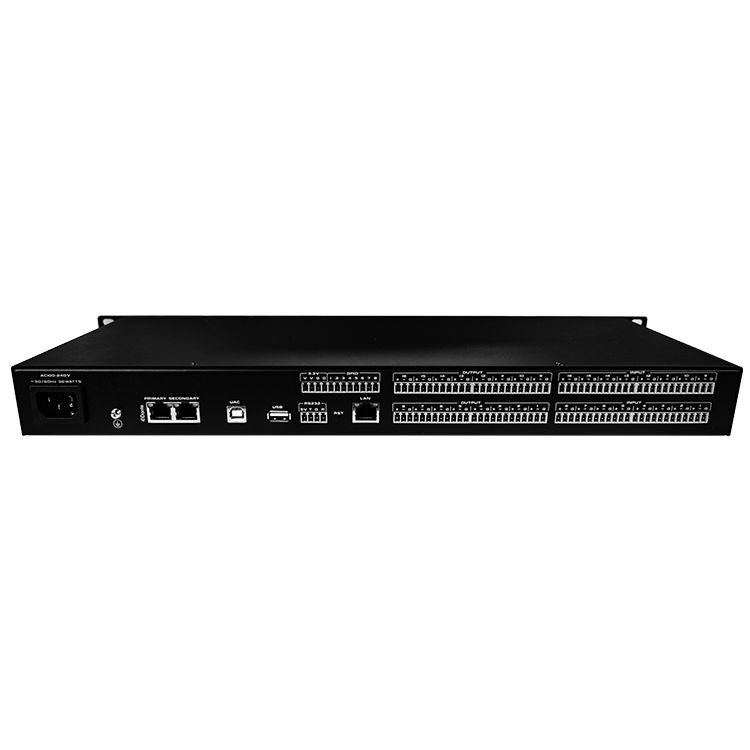

تشتمل المكونات الرئيسية للمعالج الصوتي على قسم الإدخال وقسم الإخراج ووحدة المعالجة الداخلية
قسم الإدخال
يتضمن قسم الإدخال بشكل أساسي الوظائف التالية:
التحكم في كسب الإدخال: ينظم مستوى الإدخال للمعالج، عادةً في نطاق -6ديسيبل إلى +ديسيبل.
معادل الإدخال: عادةً ما يتم استخدام 4-8 معادل بارامتري كامل، والذي يمكنه ضبط التردد وعرض النطاق الترددي أو قيمة Q والكسب.
تأخير الإدخال: تأخير معالجة إشارة الإدخال، وهو مناسب لضبط التأخير الشامل لمكبر الصوت المساعد.
انتقال قطبية الإدخال: يضبط مرحلة قطبية الإشارة.
قسم الإخراج
يتضمن جزء الإخراج بشكل أساسي الوظائف التالية:
توجيه تعيين إدخال الإشارة: حدد إشارة قناة الإدخال التي سيتم إخراجها.
مرشح الترددات العالية (HPF) ومرشح الترددات المنخفضة (LPF): يقوم بتصفية الإشارات عالية التردد ومنخفضة التردد على التوالي.
المعادل (EQ): يضبط استجابة التردد لإشارة الخرج.
تحويل القطبية: اضبط قطبية إشارة الخرج.
التحكم في الكسب: يضبط مستوى إشارة الخرج.
تأخير: تأخير إشارة الإخراج.
مستوى بدء التشغيل المحدد: يتحكم في قوة الإشارة لمنع الحمل الزائد.
وحدة المعالجة الداخلية
تشتمل وحدات المعالجة الداخلية عادةً على الرقائق والوظائف التالية:
مضخم التشغيل: على سبيل المثال OPA 604، لتضخيم المضخم الأولي.
تعمل شرائح ADC، مثل PCM40، على تحويل الإشارات التناظرية إلى إشارات رقمية.
شرائح DSP: مثل ADI940، المسؤولة عن منحنى EQ وبوابة الضوضاء والضغط وغيرها من التعديلات لقناة الإدخال.
شريحة FPGA: التحكم في التشغيل وتعديل المعلمات لشريحة DSP.
تعمل هذه المكونات معًا لتحسين معالجة ونقل الإشارات الصوتية من خلال تمكين المعالج الصوتي من أداء وظائف مثل التحكم في الكسب وتعديل المعادلة ومعالجة التأخير وتحويل القطبية والتوجيه وإعداد المرشح والمزيد.
