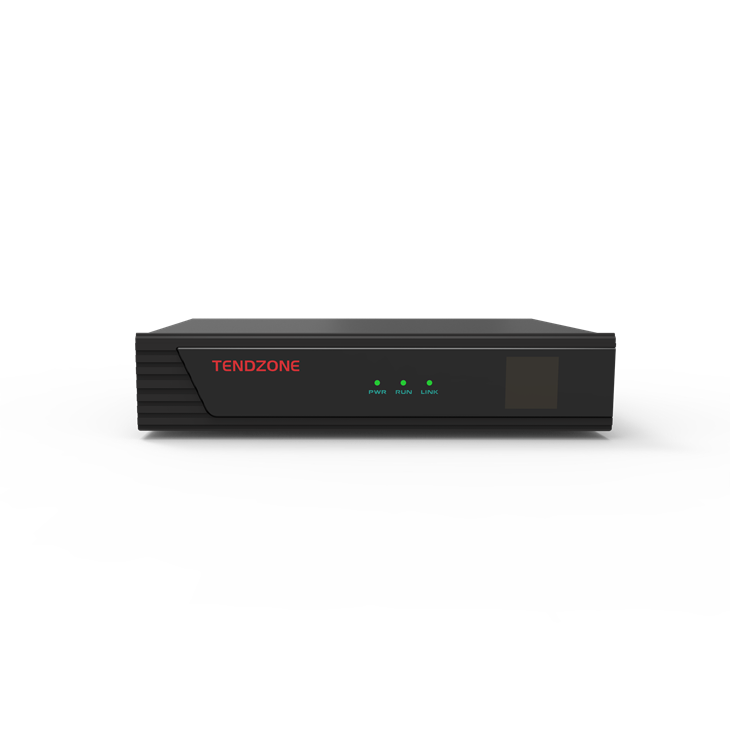

نظرة عامة على العنبر NV880

Amber NV880 عبارة عن عقدة إدخال وإخراج صوت شبكة موزعة، توفر 8 قنوات إدخال صوت تناظري و8 قنوات إخراج تناظرية. وهو يدعم بروتوكول Tendzone Vailink مع قنوات 8x8. تتم إدارته وتعيينه بواسطة برنامج النظام الأساسي كجزء من نظام متكامل. يتم وضع هذا الجهاز عادةً بالقرب من مصدر الوسائط المتعددة الأمامي أو مضخم الطاقة الخلفي، كجسر لتوصيل الإشارة.

سمات

اعتماد شريحة ARM المحلية باعتبارها جوهر المعالجة لإدارة الجهاز ونقل الصوت
8 مدخلات ميكروفون/خط متوازنة، تدعم الطاقة الوهمية 48 فولت، وتستخدم كتلة طرفية 3.81 فينيكس
8 مخرجات قناة، باستخدام كتلة طرفية 3.81 فينيكس
8 × 8 قنوات نقل الصوت عبر شبكة Vailink، مما يحقق نقل الصوت عبر الشبكة على شبكة إيثرنت القياسية
تدعم واجهتا إيثرنت 1000M النسخ الاحتياطي المتكرر دون انقطاع لنقل الصوت عبر الشبكة
دعم تسجيل الدخول إلى واجهة الويب لعمليات التكوين والصيانة والترقية الأساسية
دعم إمدادات الطاقة بو
تصميم بدون مروحة وصامت للأجهزة

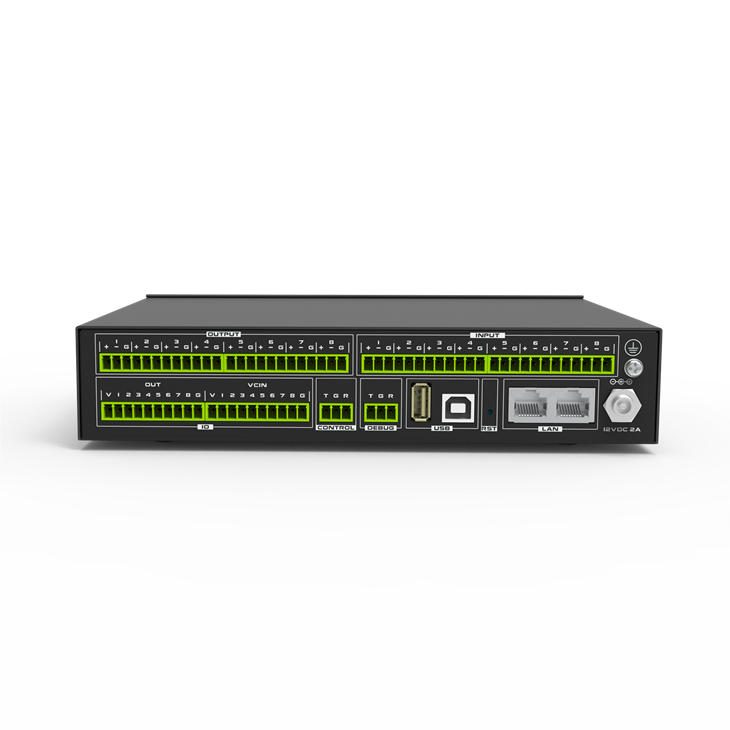

اللوحة الخلفية

722

الوسم : 8x8 vailink i/o واجهة، الصين 8x8 vailink i/o واجهة المصنعين والموردين والمصنع

تحديد

الأداء العام
استجابة التردد	20 هرتز -20 كيلو هرتز (±0.5 ديسيبل)
معدل أخذ العينات	48 كيلو هرتز، 24 بت
النطاق الديناميكي	>103 ديسيبل
ثد	أقل من أو يساوي 0.006%
أرضية الضوضاء	<-90dBu@ 0dB Gain
عزل القناة	>110 ديسيبل
إدخال/إخراج الصوت
موصل	كتل طرفية 3.81 ملم
عدد القنوات التناظرية	8 في 8 خارج
عدد قنوات فايلينك	8 في 8 خارج
القوة الوهمية	العاصمة 48
اختر الحساسية	0dBu، -10dBu، -20dBu، -30dBu، -40dBu
مقاومة الإدخال	توازن 10KΩ
مقاومة الإخراج	توازن 200Ω
الحد الأقصى لمستوى الإدخال	{{0}} كسب ديسيبل @ 0 ديسيبل
الحد الأقصى لمستوى الإخراج	+18 ديسيبل
المعلمات الكهربائية والفيزيائية
مزود الطاقة	تيار مستمر 12 فولت،<2A
استهلاك الطاقة	10W
درجة حرارة التشغيل	0 درجة -40 درجة عمل
الرطوبة النسبية	10%~90% بدون تكثيف
أبعاد	220 ملم * 191 ملم * 44.5 ملم
الوزن الصافي	0.46 كجم
