مخطط المنتج

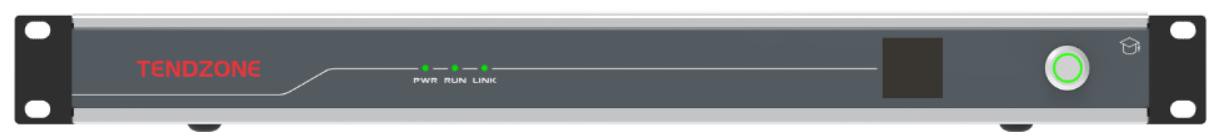

TCN107محطة التعليم الذكييتميز بشريحة معالجة عالية الأداء تم ترقيتها تجمع بين العديد من الوظائف في جهاز ذكي واحد.
معالجة عالية الأداء: مزود بشريحة معالجة تمت ترقيتها تقدم أداءً فائقاً للتعددية المتعددة عبر وظائف مختلفة ، مما يعزز الكفاءة الإجمالية.
الكل في واحد التكامل: يجمع بين وظائف متعددة في جهاز واحد ، بما في ذلك معالجة الصوت الرقمية ، ومصفوفة الفيديو ، والتحكم المركزي في التدريس ، ومعالجة الوسائط ، وإدارة إنترنت الأشياء ، وتبسيط تقنية الفصل الدراسي.
خيارات الإدخال/الإخراج متعددة الاستخدامات: يتميز بمجموعة واسعة من الواجهات rs -232 ، rs -485 ، الترحيل ، I/O ، الأشعة تحت الحمراء (I/R) ، USB ، HDMI ، وتوصيل أكثر سلاسة مع معدات الصوت والفيديو المتنوعة.
التسجيل الآلي والبث: يوفر إمكانات مدمجة للتسجيل الآلي والبث المباشر ، وتبسيط العملية للمعلمين وضمان جودة ثابتة في توصيل المحتوى.
تبديل القوة على Ethernet (POE): يدعم وظيفة POE ، مما يقلل من الحاجة إلى إمدادات الطاقة الإضافية وتبسيط إدارة المعدات في إعدادات الفصل.
مدخلات الصوت القابلة للتخصيص: يتضمن العديد من خيارات إدخال الصوت ، مثل MIC/Line in (مع دعم Phantom Power) والخروج مع موصلات Phoenix ، والتي تلبي متطلبات الصوت المختلفة.
السيطرة البيئية المعززة: يتكامل بشكل جيد مع أنظمة التحكم البيئي ، مما يتيح اتباع نهج شامل لإدارة تكنولوجيا الفصول الدراسية وإنشاء بيئة تعليمية تفاعلية.
حل مقاوم للمستقبل وقابل للتطوير: مصمم لتلبية الاحتياجات المتطورة للتدريس الرقمي ، مما يجعله مناسبًا للتسجيل والبث الموحدة في السياقات التعليمية الحديثة.
الأجهزة
|
أجهزة محطة التعليم الذكي Pأرامeters |
|
|
إدخال الفيديو |
2 واجهات HDMI (تدعم مدخلات HDMI1 و HDMI3 4K30 عندما لا يتم تمكين وضع المخرج) ، يدعم الوصول إلى كاميرا شبكة IP المحلية ما لا يقل عن 16 قناة ، ويدعم إعادة توجيه الشبكة ما لا يقل عن 4 قنوات ؛ |
|
إخراج الفيديو |
2 واجهات HDMI. |
|
مدخلات الصوت |
6- Way Phoenix Terminal Introd ، ودعم مزود الطاقة الوهمي 48V ، وإدخال MIC والخط في الإدخال الخطي Adaptive ؛ |
|
إخراج الصوت |
2 أزواج من الخط خارج أطراف Phoenix لإخراج ستيريو (يمكن ل L/R إخراج مصدر الصوت بشكل مستقل) ، 2- الطريق 100W@8 أوم إخراج مكبر للصوت الرقمي ؛ |
|
ميناء التحكم |
3- way rs -232/rs -485 ، 2- ترحيل الطريق ، 2- way i/o ، 2- way infrared ir ، 1 -} way ؛ |
|
مفتاح شبكة جيجابت |
1 WAN Port ، 5 Ports LAN ، يمكن تقسيم VLAN ، 4 منها تدعم مزود الطاقة POE ؛ |
|
USB |
2 USB Type-A ، 1 USB2. 0 ، 1 USB3. 0 ، يدعم النسخ التلقائي للمحتوى المسجل وترقية النظام ؛ |
|
قرص صلب |
قرص ثابت 2 تيرابايت 2TB. |
|
تثبيت |
قياسي 19- تثبيت رف بوصة ، لا يزيد عن 1U ؛ |
|
اتصال |
يتم توصيل كاميرا تتبع التدريس بمحطة التعليم الذكي عبر كابل الشبكة ، ويتم تشغيل الكاميرا بواسطة POE ؛ |
|
زر التبديل |
تضمن مفاتيح الطاقة المزدوجة سلامة النظام ، والمفتاح الناعم للوحة الأمامية عالية الطاقة ، والمفتاح الصلب للوحة الخلفية عالية الطاقة. |
وظائف برمجيات محطة التعليم الذكي
واجهة سهلة الاستخدام: يوفر البرنامج واجهة بديهية لسهولة التنقل والتحكم ، مما يضمن أن المعلمين يمكنهم التكيف بسرعة مع النظام دون تدريب مكثف.
ميزات التحكم الشاملة: يوفر أدوات إدارة قوية للتعامل مع تدفقات الفيديو ، وإعدادات الصوت ، ووظائف التسجيل ، مما يسمح للمعلمين بتخصيص بيئة التدريس الخاصة بهم بفعالية.
توافق متعدد الأجهزة: يدعم البرنامج التكامل مع مختلف الأجهزة والبروتوكولات (SIP ، RTSP ، RTMP ، إلخ) ، وضمان تشغيل سلس عبر منصات ومعدات مختلفة.
إدارة الفيديو المتقدمة: يسهل ترميز وفك تشفير قنوات فيديو متعددة ، ودعم توصيل وتفاعل المحتوى عالي الدقة.
الجدولة الآلية والبث: الميزات المدمجة لجدولة التسجيلات والبث المباشر تتم أتمتة المهام الروتينية ، مما يمكّن أعضاء هيئة التدريس من التركيز على تسليم المحتوى.
المراقبة والتحكم في الوقت الحقيقي: يوفر القدرة على مراقبة تدفقات الفيديو والتحكم فيها ، ومعاينة خلاصات الكاميرا المختلفة ، وضبط الإعدادات أثناء التنقل للجلسات الحية.
خيارات التسجيل القابلة للتخصيص: يدعم أوضاع التسجيل المتنوعة والتكوينات ، بما في ذلك أوضاع الأفلام والموارد ، مما يتيح مخرجات مصممة لتلبية الاحتياجات التعليمية المختلفة.
إدارة الملفات الفعالة: سهولة الوصول إلى المحتوى المسجل عبر واجهة الويب ، مع خيارات لفرز الملفات وتنزيلها ونقلها إلى محركات أقراص USB للحصول على راحة إضافية.
بنية قابلة للتطوير ومرنة: تم تصميم البرنامج لتوسيع نطاق الاحتياجات المؤسسية ، ودعم الاستخدام المتزامن من قبل العديد من المستخدمين والأجهزة للتكيف مع البيئات التعليمية المتطورة.
دعم قوي للتعلم التفاعلي: يدمج ميزات للتدريس التفاعلي ، مثل التعليقات في الوقت الفعلي وتكامل الوسائط المتعددة ، وتعزيز مشاركة الطلاب.
الإدارة المركزية للضوابط البيئية: يتيح تكوين أوامر التحكم المختلفة لمعدات الصوت والفيديو ، مما يسهل بيئة تعليمية متكاملة.
خيارات البث الشاملة: يوفر إمكانيات مرنة لتدفق الصوت والفيديو ، مما يسمح للمستخدمين بتكوين الإعدادات بناءً على حالات الاستخدام المحددة الخاصة بهم ، مما يزيد من جودة تفاعلات الفصل الدراسي.

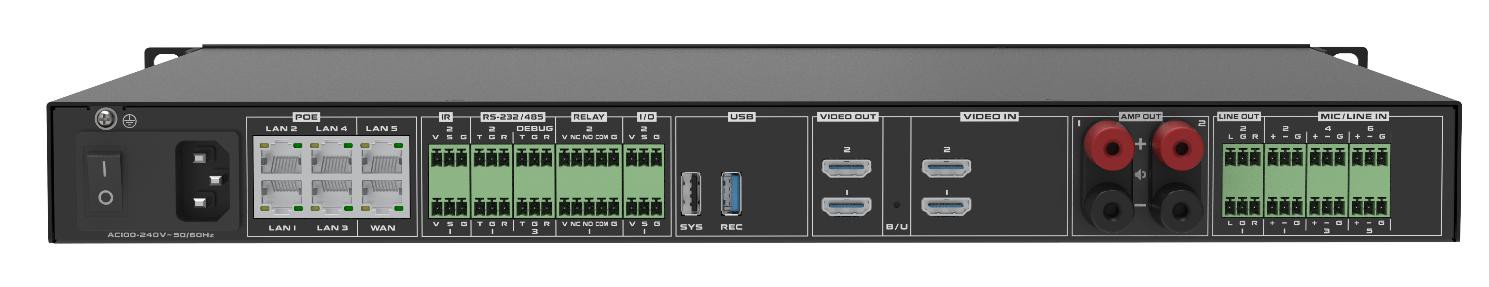

لوحة خلفية
الوسم : محطة التعليم الذكي ، المصنّعون في محطة التعليم الذكية ، المصنعين ، المصنع
تحديد
|
العام صأرامeters |
|
|
معلومات الأجهزة |
CPU model: ARM Cortex A53 quad-core @1.15GHz processor; |
|
آمنة ومستقرة |
اعتماد بنية النظام الصناعي ، تم تطويرها على أساس نظام Linux ، خالي من الفيروسات |
|
واجهة البيانات |
دعم 1*type-a USB2. 0+1*type-a USB3. 0 |
|
كاميرا الشبكة |
يدعم الوصول إلى كاميرا الشبكة المحلية ما لا يقل عن 16 قناة ، ويدعم إعادة توجيه الشبكة ما لا يقل عن 4 قنوات |
|
برنامج ترميز الفيديو |
8- قناة 1080p@30 الترميز و 8- قناة 1080p@30 decoding ؛ |
|
بروتوكول الصوت والفيديو |
يدعم الصوت G.711 ، G.722 ، G722.1 ، G722.1C ، AAC ؛ يدعم الفيديو H.264 ، H265 |
|
تخليق الفيديو |
وظيفة تقسيم الفيديو المدمجة ، والتي يمكن أن تحقق شاشة واحدة ، على الشاشة مزدوجة ، ثلاثة شاشة ، تسعة شاشة ، ستة عشر شاشة ، إلخ. |
|
لوحة التحكم |
يدعم لوحات تحكم متعددة ، اختياري 10. |
|
سعر الترميز |
كل تيار 128 كيلو بايت في الثانية ~ 8 ميغابت في الثانية |
|
معالجة الصوت |
AFC المدمج ، ANS ، AEC ، AGC معالجة الصوت خوارزميات ، مع موسع ، التعادل ، الضاغط ، التأخير ، المحدد ووحدات ما قبل وما بعد المعالجة ؛ تدعم وحدة معالجة الصوت العملية الرسومية ؛ |
|
معالجة الفيديو |
دعم تكييف دقة الفيديو ، التبديل ، التخصيص ، تقسيم الشاشة ، تراكب الترجمة ، وتعديل معلمة الصورة |
|
بروتوكول الاتصال |
بروتوكولات الاتصال: SIP ، BFCP Dual Dream ، RTSP ، RTMP ، TCP/IP ، FTP ، UDP ، TLS ؛ |
|
وظيفة الخلط |
يدعم الصوت المحلي والصوت المضمّن HDMI ودفقات الوصول إلى شبكة RTSP الصوتية عن بُعد التي تدخل الخلاط ، ويمكنها تحديد الخلط ديناميكيًا |
|
واجهة التحكم البيئي |
3 RS -232/485 منافذ ، منفذ تصحيح ، منفذان ترحيل ، منفذان I/O ، 2 منافذ الأشعة تحت الحمراء |
|
مؤتمر الفيديو |
دعم SIP المكالمات الهاتفية للفيديو ثنائية الثنائي و 1+ 1 تفاعل تدريس الفيديو عن بُعد |
|
تدفق دفع |
دعم تدفق RTMP |
|
وظيفة التسجيل |
1. دعم وظيفة التسجيل والبث التلقائي ، ما يصل إلى 6 قنوات لتسجيل الفيديو والصوت ، ودعم النسخ التلقائي وتسجيل قرص U ، والترقية القسرية لنظام القرص U واستعادة التكوين الأولي ، ودعم إدارة محتوى الملفات (التنزيل/التحميل/عند الطلب/الإصلاح/الإصلاح) ؛ دعم 4- التسجيل والبث التلقائي عالي الجودة ؛ 2. دعم تسجيل الفيديو بدقة 4K ، يمكن دمج تدفقات الفيديو المتعددة في صورة مركبة دقة 4K للتسجيل ؛ |
|
اتصالات الشبكة |
دعم نوم الشبكة والاستيقاظ ، مفتاح نظام واحد لللمس |
|
وظيفة الصيانة |
يدعم إدارة واجهة الويب ، ويوفر تكوينًا سريعًا لمنافذ الجهاز ، ويدعم تعديل كلمة مرور منفذ الويب ، وتعديل عنوان IP ، وإعادة تعيين المصنع ، وترقية البرامج ، وضوء المؤشر ، وتعلم الأشعة تحت الحمراء ، وإدارة السجل ، وتصحيح الأخطاء في المنفذ التسلسلي ، وتصحيح التصحيح عن بُعد Telnet ، والتشغيل عن بُعد وإدارة الصيانة |
|
حجم الجهاز |
حجم المنتج: العرض*الارتفاع*العمق 436.8mm*45mm*318mm حجم التعبئة: العرض*الارتفاع*العمق 560mm*135mm*408mm |
|
جهد المدخلات والتيار |
AC100 ~ 220V/50Hz |
|
استهلاك طاقة الجهاز |
بدون إخراج مكبر صوت خارجي وجهاز POE يعمل بالطاقة: استهلاك الطاقة النموذجي عندما يتم توصيل اثنين من مكبرات الصوت الخارجية وجهاز خارجي مدعوم |
|
درجة حرارة التشغيل |
0 ~ 45 درجة العمل |
|
ارتفاع الرطوبة |
10 ٪ إلى 90 ٪ ، والارتفاع أقل من أو يساوي 5000 متر |
40W
340W
