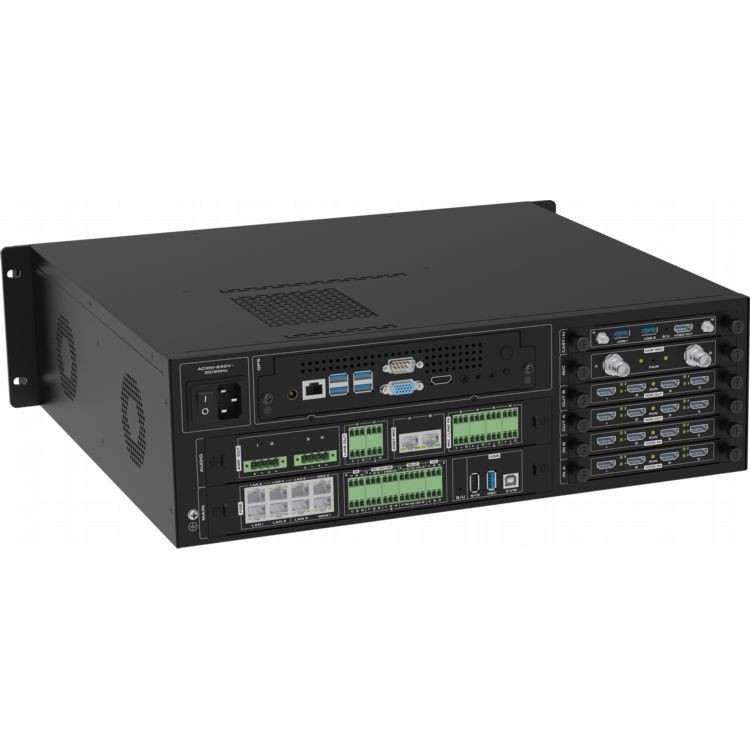

معالج متكامل ثلاثة عشر في واحد

مشروع

تحديد

آمنة ومستقرة

اعتماد بنية نظام من الدرجة الصناعية، تم تطويرها بناءً على نظام مضمن، خالي من اختراق الفيروسات

واجهة البيانات

2 يو اس بي من النوع A، 1 يو اس بي من النوع B

كاميرا الشبكة

16 كاميرا شبكية محلية، 8 شبكة لإعادة توجيه الصوت والفيديو

برنامج ترميز الفيديو

ما يصل إلى 4 قنوات بتشفير 1080P60، وما يصل إلى 4 قنوات لتشفير 1080P@60، أو 8 قنوات لتشفير 1080P@30 و8 قنوات لفك تشفير 1080P@30؛

بروتوكول الصوت والفيديو

الصوت يدعم G.711، G.722، G722.1، G722.1C، AAC، ويدعم فك تشفير تدفقات التعليمات البرمجية الصوتية؛ يدعم تشفير 8-تدفقات التعليمات البرمجية الصوتية المستقلة للقناة، ويدعم تسجيل الصوت وتخزينه بشكل مستقل؛

يدعم الفيديو H.264HP، MP، BP، H265MP؛

محطة العرض

وظيفة تقسيم الفيديو المدمجة، والتي يمكنها تحقيق تركيب شاشة واحدة/صورة داخل صورة/صورة خارج الصورة مثل تقسيم الشاشة الواحدة، وتقسيم الشاشة المزدوجة، وتقسيم ثلاث شاشات، وتقسيم أربع شاشات، وخمس شاشات تقسيم الشاشة، تقسيم ست شاشات، تقسيم سبع شاشات، تقسيم ثماني شاشات، تقسيم تسع شاشات، تقسيم عشر شاشات، تقسيم ثلاثة عشر شاشة، وتقسيم ستة عشر شاشة؛ ما يصل إلى أربع مجموعات من شاشات العرض التوليفية المستقلة المتعددة الشاشات، التي تدعم إخراج الشاشة بدقة 2K/4K؛

لوحة التحكم

يدعم مجموعة متنوعة من لوحات التحكم، شاشة لمس Android سلكية اختيارية مقاس 10.1-بوصة (قياسية بدون حامل جداري، بدون دعم POE ) ، شاشة لمس مكتبية تعمل باللمس بشبكة PoE مقاس 10.1-بوصة، 10.{{5 }}شاشة تعمل باللمس مدمجة على الحائط بتقنية PoE للشبكة بوصة (صندوق سفلي قياسي مدمج على الحائط)، 4-إصدار PoE للشبكة بوصة 86 شاشة تعمل باللمس على شكل صندوق

معدل الترميز

الحد الأقصى 16 قناة من برنامج ترميز 1080P، 512 كيلوبت في الثانية ~ 16 ميجابت في الثانية لكل قناة

إدخال الصوت

8-طريقة الإدخال الطرفي لـ Phoenix (تدعم إدخال MIC بقدرة 48 فولت أو خط في الإدخال الخطي)، 8 -طريقة إدخال الصوت المضمن HDMI، 16-طريقة صوت RTSP، 2-طريقة DSP الصوت، 1-طريقة إدخال صوت OPS، 1-طريقة إدخال الصوت لعرض الشاشة اللاسلكية، 1-طريقة إدخال الصوت لوحدة الكلام اللاسلكية، نظام الكلام الصوتي الرقمي باليد، الوصول إلى الميكروفون الرقمي (DIGIT) منفذ شبكة MIC، يدعم الوصول إلى وصلة ميكروفون رقمي باليد)

إخراج الصوت

4-طريقة إخراج الصوت لخط الإخراج، 4-طريقة إخراج مكبر الصوت الرقمي 200 وات@8 أوم، 8 -طريقة إخراج الصوت المضمن عبر HDMI، 10-طريقة DSP، 1-طريقة إخراج أوبس؛ دعم تعديل مستوى الصوت، ويدعم الصوت المزامنة والخلط

إدخال الفيديو

8- واجهة إدخال HDMI لقناة 4K، 16-إدخال كاميرا شبكة IP لقناة، 1-إدخال OPS داخلي للقناة، 1-إدخال عرض شاشة لاسلكية داخلية للقناة

إخراج الفيديو

8- واجهة إخراج HDMI بدقة 4K للقناة، 8-بث قناة RTMP، 1-إخراج OPS داخلي للقناة، يدعم تبديل متابعة الصوت بإخراج HDMI

معالجة الصوت

يدعم إلغاء الصدى التلقائي (AEC)، والتحكم التلقائي في الكسب (AGC)، وإلغاء/قمع الضوضاء التلقائي (ANC /ANS)، وإلغاء ردود الفعل التلقائية (AFC)، ومصفوفة الخلط (AM)، وتعويض فقدان الحزمة (PLC)

معالجة الفيديو

دعم تعديل دقة الفيديو، والتبديل، والتخصيص، وتقسيم الشاشة، وتراكب الترجمة، وتعديل معلمات الصورة

بروتوكول الاتصالات

SIP، BFCP تيار مزدوج، H.323، H.239، E.164، H.245، NAT، H.225، Q.931، RTSP، RTMP، TCP/IP، HTTP، FTP، TCP، UDP، NTP، RTP، RTCP، Telnet، TLS؛

واجهة الشبكة

2 منافذ WAN، 6 منافذ LAN؛ أو قم بتعيين 8 منافذ للشبكة لتكون متصلة بالكامل؛ 4 من منافذ الشبكة تدعم مصدر طاقة PoE؛

وظيفة الخلط

يدعم الصوت المحلي، والصوت المدمج في HDMI، وتدفقات الوصول إلى شبكة RTSP الصوتية عن بعد للدخول إلى الخلاط، ويمكن اختيار الخلط ديناميكيًا؛ يدعم أيضًا إدخال صوت OPS المدمج، وإدخال صوت إسقاط الشاشة اللاسلكية المدمج، وإدخال صوت وحدة التحدث اللاسلكية المدمجة للدخول إلى الخلاط؛

التحكم المركزي

التحكم المركزي بلمسة واحدة: نظام التبديل، وضبط مستوى الصوت الناتج، ومصدر إشارة التبديل، والتحكم في الكاميرا، والتحكم في التسجيل والبث، والمكالمات عن بعد، والتحكم في البيئة، وما إلى ذلك.

واجهة التحكم البيئي

3-واجهة RS-232/485، 1*RS232/RS485 DEBUG، 2-way RELAY (مع مصدر طاقة خارجي 12 فولت)، 2-طريقة الإدخال/الإخراج، {{ 9}}طريقة الأشعة تحت الحمراء IR

مؤتمر الفيديو

دعم مكالمات الفيديو الجماعية من نقطة إلى نقطة H.323 وإرسال الدفق المساعد؛

دعم مكالمات الفيديو الجماعية من نقطة إلى نقطة SIP وإرسال البث المساعد؛

يدعم جهاز واحد الحد الأقصى من 6-مؤتمرات الحفلات (عبر بروتوكول SIP)، ويدعم إنشاء قوالب مؤتمرات متعددة، ويدعم المؤتمرات المجدولة، ويعقد المؤتمرات تلقائيًا وفقًا للوقت المجدول؛ يمكنك دعوة محطات جديدة للانضمام إلى المؤتمر أثناء المؤتمر، أو طرد محطة من المؤتمر؛ يمكنك كتم/إلغاء كتم صوت أي مكان، أو كتم/إلغاء كتم صوت جميع الأماكن بنقرة واحدة؛

عند استخدام بروتوكول H.323، يتم دعم تسجيل GK ويمكن إجراء المكالمات عبر أرقام قصيرة؛

عند استخدام بروتوكول SIP، يتم دعم تسجيل SIP ويمكن إجراء المكالمات عبر الأرقام القصيرة؛

أثناء مؤتمر الفيديو، يدعم النقل المشفر للصوت والفيديو، وتشفير المكالمات من نقطة إلى نقطة، وتشفير مكالمات الفيديو الجماعية متعددة الأطراف لمنع التنصت على الصوت والفيديو أثناء المؤتمر بأكمله؛

وظيفة البث المباشر

يدعم ما يصل إلى 10-قناة البث المتعدد والبث المباشر وعند الطلب

وظيفة التسجيل

يدعم استخدامه كمحطة توزيع للتسجيل والبث والعميل، ويدعم تسجيل 6 قنوات صوتية وفيديو في نفس الوقت؛ يدعم تركيب 1 4 تسجيل K متعدد الشاشات (أي قناة واحدة من شاشة افتراضية مركبة بدقة 4K، يتم تصنيعها بواسطة قنوات متعددة لشاشات 1920*1080؛ ولا يدعم تسجيل مصدر إدخال 4K HDMI أو IPC)؛ تنسيق ملف التسجيل والبث هو MP4، ويدعم إعداد نسخة تلقائية/يدوية من قرص USB، والترقية القسرية لنظام قرص USB واستعادة تكوين التهيئة، ويدعم النسخ على أقراص USB المضغوطة، ويدعم إدارة محتوى ملف التسجيل (تنزيل/تصدير/تحرير/حذف)

القرص الصلب الداخلي

قرص ثابت قياسي بسعة 2 تيرابايت مقاس 3.5-بوصة، يدعم ما يصل إلى 16 تيرابايت من القرص الصلب (فتحة قرص واحدة)؛

يدعم فتحات القرص الصلب المزدوجة ويدعم التثبيت الداخلي لقرصين صلبين من فئة المراقبة؛

دعم توسيع القرص الصلب الخارجي عبر USB؛

توفير الطاقة وحماية البيئة

يدعم نوم الشبكة والاستيقاظ، ومفتاح النظام بلمسة واحدة

وظيفة الصيانة

يدعم إدارة واجهة الويب، ويوفر تكوينًا سريعًا لمنافذ الجهاز، ويدعم تعديل كلمة مرور منفذ الويب، وتعديل عنوان IP، وإعادة ضبط المصنع، وترقية البرامج، وضوء المؤشر، والتعلم بالأشعة تحت الحمراء، وإدارة السجل، وتصحيح أخطاء المنفذ التسلسلي، وتصحيح أخطاء Telnet عن بعد، وإدارة التشغيل والصيانة عن بُعد

كمبيوتر OPS مدمج

كمبيوتر Fusion OPS، ذاكرة 16 جيجا، قرص صلب 512 جيجا

وظيفة عرض الشاشة اللاسلكية المدمجة

دعم عرض الشاشة بنقرة واحدة مع جهاز إرسال إسقاط الشاشة اللاسلكي، ودعم عرض الشاشة مع جهاز الكمبيوتر المحمول/الهاتف المحمول/عميل PAD، ودعم الهوائي الخارجي لتمديد إشارة الاستقبال

وحدة التحدث اللاسلكية المدمجة

يدعم التحدث باستخدام ميكروفونين في نفس الوقت، ويدعم الميكروفون اللاسلكي المحمول/مشبك الياقة/جهاز إرسال سماعة الرأس؛ يدعم هوائي خارجي لتمديد إشارة الاستقبال

تثبيت

3 تركيب خزانة الاتصالات السلكية واللاسلكية القياسية

حجم الجهاز

حجم المنتج: العرض * العمق * الارتفاع 437 مم * 442 مم * 132.5 مم (بما في ذلك المقبض)

حجم المنتج: العرض * العمق * الارتفاع 437 مم * 410 مم * 132.5 مم (باستثناء المقبض)

جهد الإدخال والتيار

تيار متردد 100~240 فولت/50~60 هرتز

استهلاك طاقة الجهاز

استهلاك الطاقة النموذجي50 واط. استهلاك الطاقة حمولة كاملة750W

وزن المعدات

الوزن الصافي للآلة بأكملها هو 14.6 كجم، والوزن الإجمالي 16 كجم

درجة حرارة التشغيل

0~45 درجة عمل

ارتفاع الرطوبة

10% إلى 90%، الارتفاع أقل من أو يساوي 5000 متر

الهيكل المضيف (لوحة التحكم الرئيسية ولوحة الصوت قياسية، واللوحات الأخرى اختيارية)

الهيكل المضيف

بطاقة التحكم الرئيسية القياسية المدمجة (البطاقة الرئيسية) وبطاقة الصوت (بطاقة الصوت)

لوحة التحكم الرئيسية (البطاقة الرئيسية)

يتضمن 8 منافذ جيجابت إيثرنت (بما في ذلك 4 POE)، 3 منافذ RS-232/485، 1*RS232/RS485 DEBUG، 2 منافذ RELAY، 2 منافذ I/O، 2 منافذ IR للأشعة تحت الحمراء، 2 منافذ USB من النوع A , 1 منفذ USB من النوع B

لوحة الصوت (بطاقة الصوت)

نظام التحدث الصوتي الرقمي باليد، يدعم الوصول إلى رابط الميكروفون الرقمي باليد (منفذ شبكة DIGIT MIC)، 8-طريقة إدخال MIC/LINE الطرفية لـ Phoenix (يدعم إدخال MIC بالطاقة الوهمية 48 فولت أو خط دخل الإدخال الخطي)، 4-طريقة إخراج الصوت للخط الطرفي لـ Phoenix، 4-طريقة إخراج مضخم الطاقة الرقمي (4x200W@8Ω)

يمكن تجهيز الهيكل المضيف بلوحات اختيارية على النحو التالي:

بطاقة إدخال HDMI رباعية القنوات CR-4I-HDMI

نوع اللوحة

بطاقة إدخال HDMI ذات أربع قنوات، مثبتة في المضيف للتسليم

التكيف المضيف

يدعم مضيف واحد ما يصل إلى بطاقتي إدخال HDMI

إشارة الإدخال

4-إشارة قناة HDMI، تدعم إدخال إشارة الصوت المضمنة

موصلات الإدخال

اكتب موصل أنثى 19-أ

نوع الإشارة

HDMI، DVI-D، التعرف التلقائي على إشارات الإدخال

دقة

الحد الأقصى لدقة الإدخال 4K30

تنسيق الصوت

دعم تنسيق PCM

معيار

يدعم HDMI 2.0

إدارة إيد

دعم استيراد EDID

ميزات أخرى

دعم وظيفة تراكب الأحرف

بطاقة إخراج HDMI رباعية الاتجاه CR-4O-HDMI

نوع اللوحة

بطاقة إخراج HDMI ذات أربع قنوات، مثبتة في المضيف للتسليم

التكيف المضيف

يدعم مضيف واحد ما يصل إلى بطاقتي إخراج HDMI

إشارة الإخراج

4-إشارة قناة HDMI، تدعم إخراج الإشارة الصوتية المضمنة

موصلات الإدخال

اكتب موصل أنثى 19-أ

نوع الإشارة

اتش دي ام اي، دي في اي-د

دقة

الحد الأقصى لدقة الإخراج 4K30

معيار

يدعم HDMI 2.0

ميزات أخرى

دعم تنسيق الإخراج شكلي

لوحة OPS CR-OPS-WIN

نوع اللوحة

لوحة OPS، يتم تحميلها في المضيف للتسليم، التكوين القياسي لجهاز كمبيوتر OPS من الجيل الحادي عشر المتكامل OPS-I5A11-16-512 (16G+512G)، نظام التشغيل Windows 11 Professional المثبت مسبقًا؛ (التكوين المحدد يخضع للتسليم)

التكيف المضيف

يدعم مضيف واحد ما يصل إلى بطاقة OPS واحدة

أداء العمليات

(التكوين المحدد يخضع للتسليم)

1. ستة النوى واثني عشر المواضيع.

2. التردد الرئيسي 2.7 جيجا هرتز -4.6 جيجا هرتز؛

3. مستوى ذاكرة التخزين المؤقت 3 12 ميجابايت؛

4. تكوين اللوحة الأم: I5 11500;

5. بطاقة الرسومات: Intel HD Graphics 750؛

6. القرار 5K60HZ.

7. التردد الأساسي: 350 ميجا هرتز؛

8. التردد الديناميكي: 1.3 جيجا هرتز؛

9. استهلاك طاقة وحدة المعالجة المركزية: 65 واط؛

10. استهلاك طاقة العمل العادي: 85 واط؛

11. الحد الأقصى لاستهلاك الطاقة: 120 واط؛

بطاقة عرض الشاشة اللاسلكية وجهاز عرض الشاشة CR-VIA-CAST

نوع اللوحة

يتم تثبيت بطاقة وحدة استقبال شاشة العرض اللاسلكية في المضيف للتسليم؛ تأتي بطاقة وحدة استقبال عرض الشاشة اللاسلكية بشكل قياسي مع وصلة إرسال شاشة WIFI بمفتاح واحد VIA-T8؛ يأتي قياسيًا مع هوائيين قصيرين، وكابلين تمديد للهوائي، وكوبين شفط لمنع الخزانة من حماية إشارة عرض الشاشة اللاسلكية؛

التكيف المضيف

يدعم مضيف واحد ما يصل إلى بطاقة وحدة استقبال إسقاط الشاشة اللاسلكية

أداء الإسقاط اللاسلكي

1. وحدة الواي فاي: 5 جيجا هرتز/2.4 جيجا هرتز

2. عرض النطاق الترددي للواي فاي: 867MHz

3. وقت البدء:<15s

4. وقت استجابة عرض الشاشة: أقل من أو يساوي 3 ثوانٍ

5. زمن استجابة الشفعة: أقل من أو يساوي 2 ثانية

6. نظام الدعم: Windows / Mac OS / IOS / Android

7. وضع التشغيل: التوصيل والتشغيل، عرض الشاشة بنقرة واحدة

8. طريقة الاقتران: أدخل منفذ USB لجهاز الاستقبال للاقتران تلقائيًا

9. دقة الإرسال: 1920 × 1080

10. معدل الإطارات: 30 إطارًا في الثانية وأقل

11. واجهة مصدر الطاقة: USB2.0، USB3.0

12. واجهة نقل الفيديو: USB2.0، USB3.0

13. ردود الفعل اللمسية: 10 نقاط لنظام التشغيل Windows/Mac

بطاقة ميكروفون لاسلكي وميكروفون محمول CR-MD-MIC

نوع اللوحة

لوحة وحدة استقبال الكلام اللاسلكي UHF، مثبتة في المضيف للتسليم؛ تأتي لوحة وحدة استقبال الكلام اللاسلكي UHF مع 2 ميكروفونات لاسلكية محمولة باليد MD -13؛ يأتي مع هوائيين قصيرين، وكابلين تمديد للهوائي، و2 كوب شفط لمنع الخزانة من حماية إشارة الإسقاط اللاسلكية؛

التكيف المضيف

يدعم مضيف واحد ما يصل إلى لوحة وحدة استقبال الكلام اللاسلكي UHF

أداء لوحة التحدث اللاسلكية UHF

معلمات بطاقة استقبال الميكروفون اللاسلكي:

1. نطاق النطاق المرئي: 470-960MHz (حسب المنطقة)؛

2. الاستجابة الصوتية: 20 هرتز-18 كيلو هرتز؛

3. التشوه التوافقي الكلي:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 ديسيبل.

5. Signal-to-noise ratio: >92 ديسيبل.

معلمات الميكروفون اللاسلكي المحمول:

1. قلب ميكروفون الإرسال المحمول: نوع ديناميكي؛

2. نطاق كسب الإدخال: 30 ديسيبل؛

3. طاقة خرج الترددات اللاسلكية: 10 ميجاوات؛

4. متطلبات الطاقة: بطاريتان قلويتان AA (LR6)؛

5. عمر البطارية: حتى 10 ساعات؛

6. الحجم: 36 × 245 (مم)؛

7. الوزن: 0.28 كجم؛
